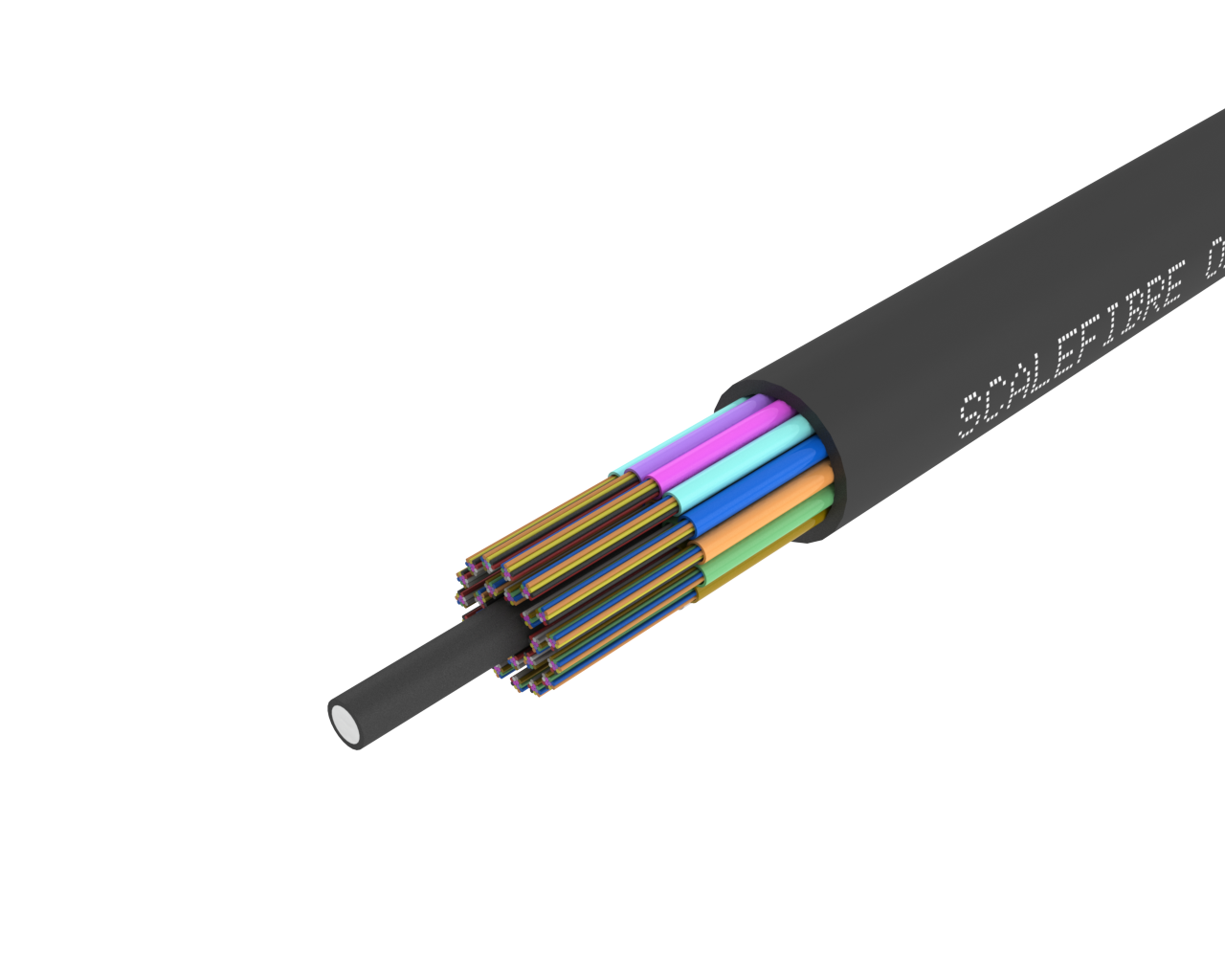

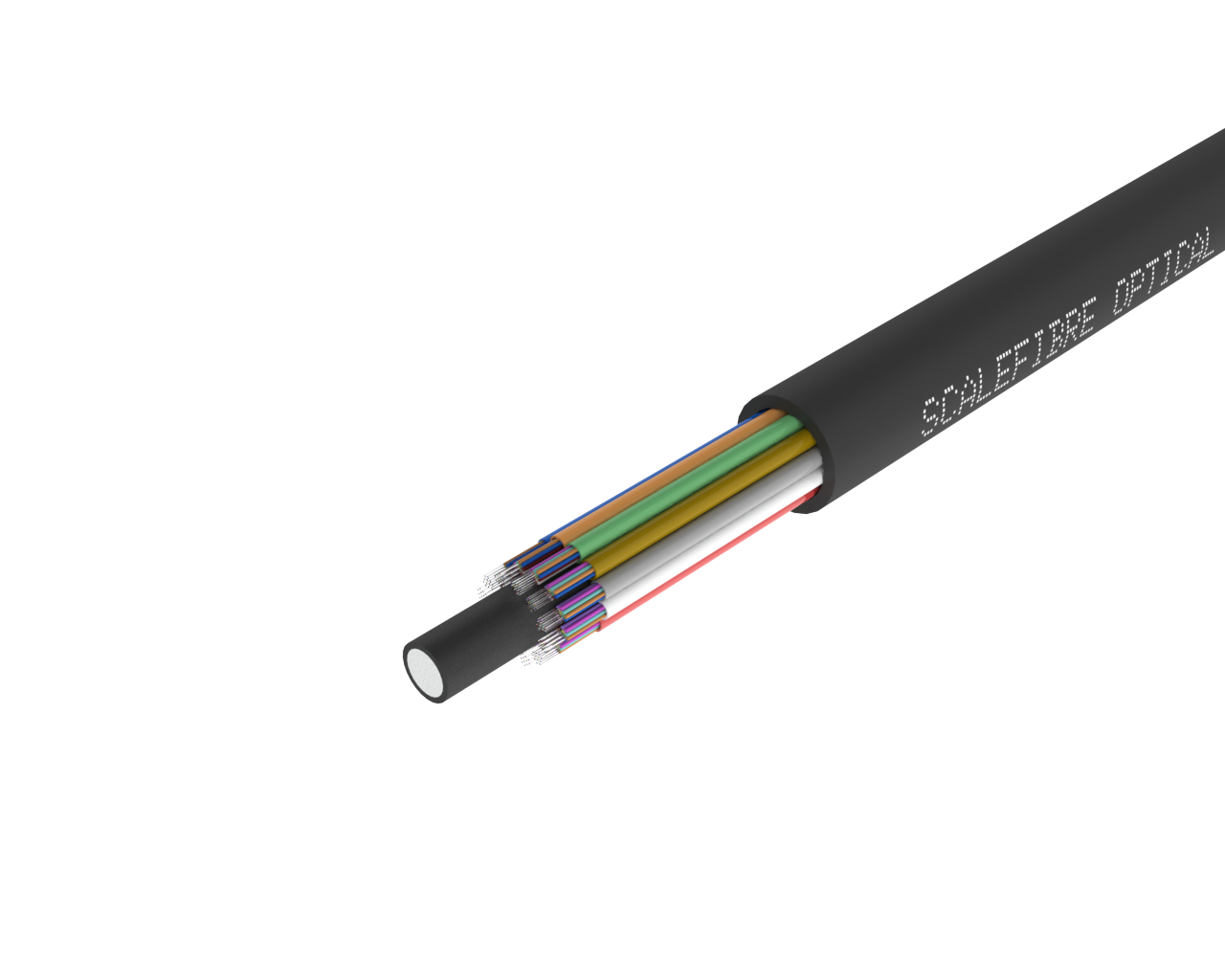

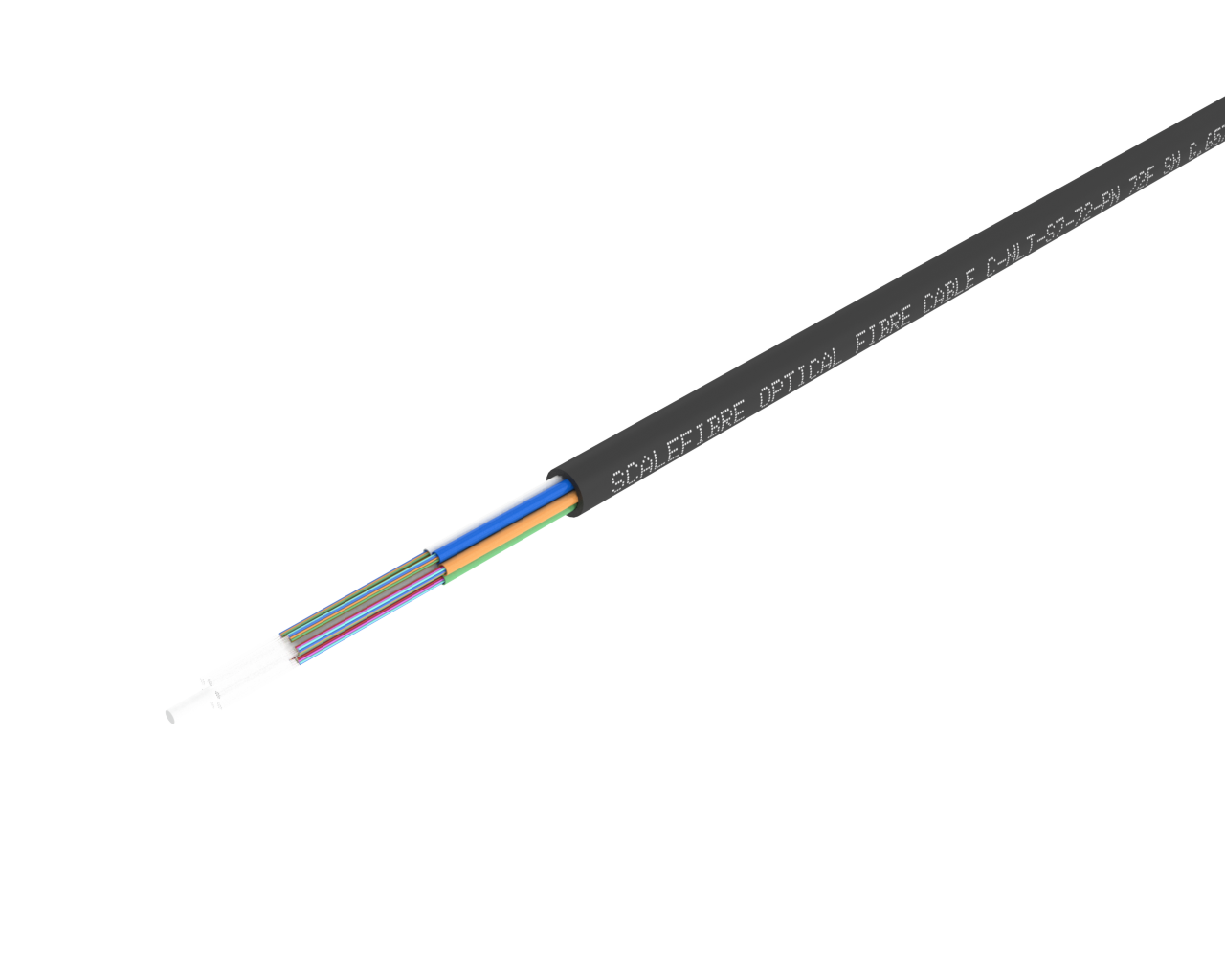

Minikabel med lös rör (12–864F) med PE-mantel, FRP-förstärkningselement och torr kärna med StaticGEL™-rör.

Fiberantal från 12 till 864
Kompakta diametrar för maximal kanalutnyttjande
Lösrörskonstruktion med flertrådig konstruktion för snabb och flexibel installation
FRP-central förstärkningsdel säkerställer draghållfasthet vid långdistanstransporter
Torr kärna med lösa StaticGEL™-rör för ren och kladdfri hantering

Kategori: Fiberoptiska kablar, Utomhuskablar

FÖRFRÅGA NU

Dela:

Utformad för att Överträffa

Levererat med Säkerhet

Upphandling Förenklad

Redo för Snabb Utrullning

Redo att Skala

Efterlevnad Säkerställd

Denna mini-familj av lösa optiska kablar med lösa rör är konstruerad för kompakthet och snabb installation i trånga kanalmiljöer, med fiberantal från 12 upp till 864. Diametrar så små som 6,3 mm ger hög fiberdensitet för att maximera kanalutnyttjandet. En svart polyetenmantel (PE) säkerställer hållbarhet. En central förstärkningskomponent av FRP ger draghållfasthet, medan den torra kärnan med StaticGEL™ vattenblockerande förening i rören säkerställer ren och kladdfri hantering.

Utformad för installation med drag-, jet-, flyt- eller luftblåsningsmetoder över hyperskala-, carrier-, företags-, verktygs- och campusnätverk. Finns med single-mode (G.657.A1 eller G.657.A2) och multimode (OM1 / OM3 / OM4 / OM5) fiberalternativ.

Konstruktionsdetaljer
Fiberantal	12 till 864 fibrer
Fibertyp	Enkelläge G.657.A1 Enkelläge G.657.A2 Multiläge OM1 Multiläge OM3 Multiläge OM4
Rörkonfiguration	Upp till 24 lösa rör (12–36 fibrer per rör beroende på antal)
Rörfyllning	StaticGEL™-teknik för ren och snabb hantering
Kärnvattenblockering	Torr kärna med vattensvällbara garner runt den centrala delen
Styrkemedlem	Central FRP-stång (dielektrisk)
Rivlinor	Två
Jacka	Polyeten (PE)
Kabeldimensioner
Ytterdiameter	12F: 6,3 mm 24F: 6,3 mm 48F: 6,3 ± 0,3 mm 72F: 6,3 ± 0,3 mm 144F: 8,3 ± 0,3 mm 288F: 9,8 ± 0,3 mm 432F: 8,8 ± 0,3 mm 864F: 11,3 ± 0,3 mm
Vikt	12F: 31 kg/km 24F: 31 kg/km 48F: 33 kg/km 72F: 33 lb/km 144F: 62 lb/km 288F: 82 lb/km 432F: 63 lb/km 864F: 106 lb/km
Böjningsradie
Minsta böjningsradie (installation)	130 mm till 230 mm (beroende på fiberantal)
Minsta böjningsradie (utan belastning/statisk)	65 mm till 115 mm (beroende på fiberantal)
Mekaniska egenskaper
Draghållfasthet (kortvarig)	1 000 N (12–144 F) / 2 000 N (288–864 F)
Krossbeständighet	2 000 N/10 cm
Miljö
Driftstemperatur	-10 °C till +70 °C
Installationstemperatur	0 °C till +50 °C
Förvaringstemperatur	-20 °C till +70 °C
Efterlevnad
Standarder	IEC 60794; AS/CA S008; TIA-598-C; ITU-T standarder för optiska fibrer
RoHS3-kompatibel	Ja

Mini lösa rör, enkelläge (G.657.A1) – Standard fiberantal
Artikelnummer	Beskrivning
C-MLT-S7-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE

Mini lösa rör, enkelläge (G.657.A2) – Standard fiberantal
Artikelnummer	Beskrivning
C-MLT-S7A2-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE

Mini Loose Tube Multimode (OM1) – Standard fiberantal
Artikelnummer	Beskrivning
C-MLT-M1-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM1), PE

Mini Loose Tube Multimode (OM3) – Standard fiberantal
Artikelnummer	Beskrivning
C-MLT-M3-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM3), PE

Mini Loose Tube Multimode (OM4) – Standard fiberantal
Artikelnummer	Beskrivning
C-MLT-M4-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM4), PE
