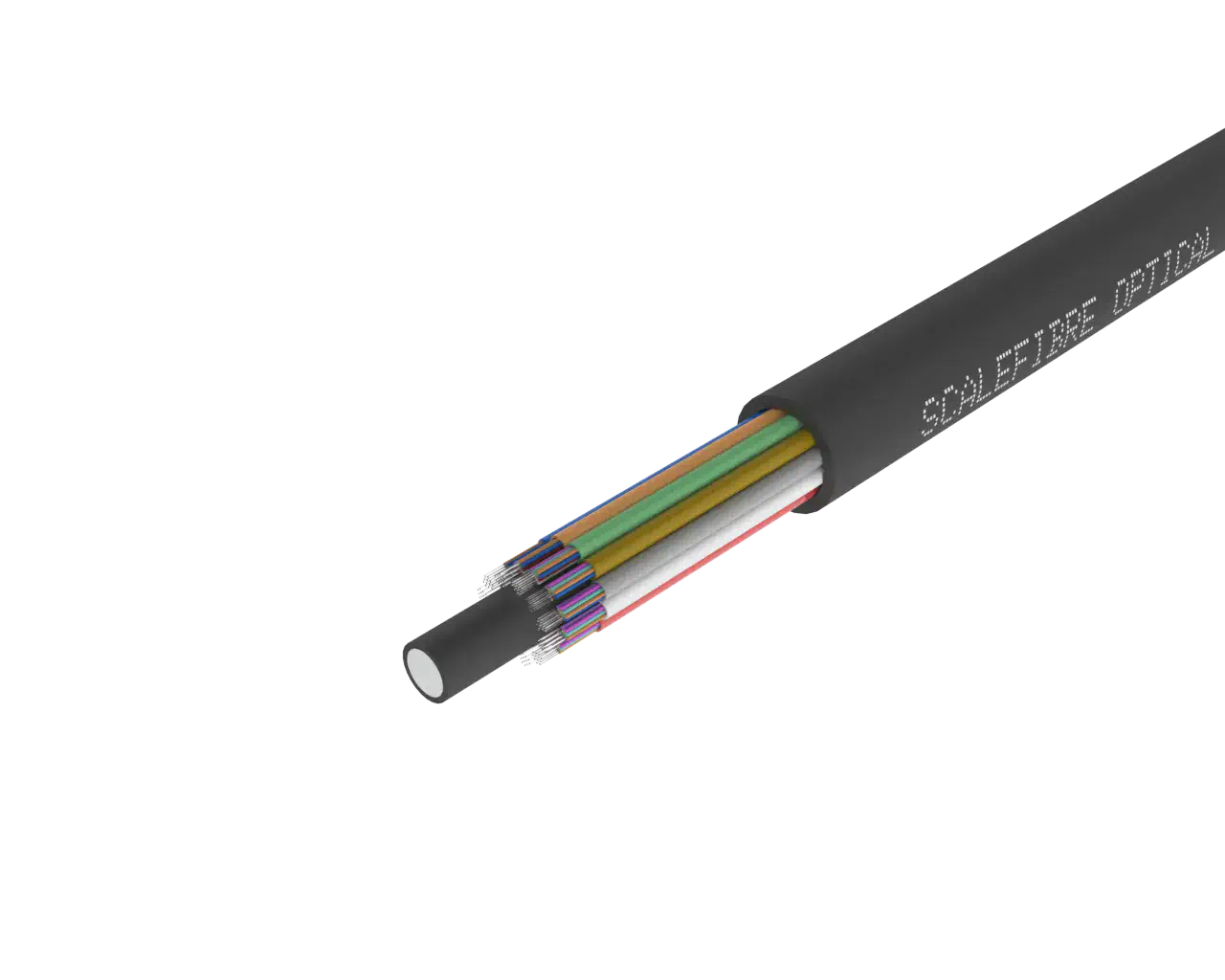

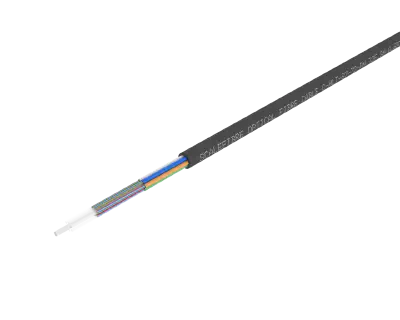

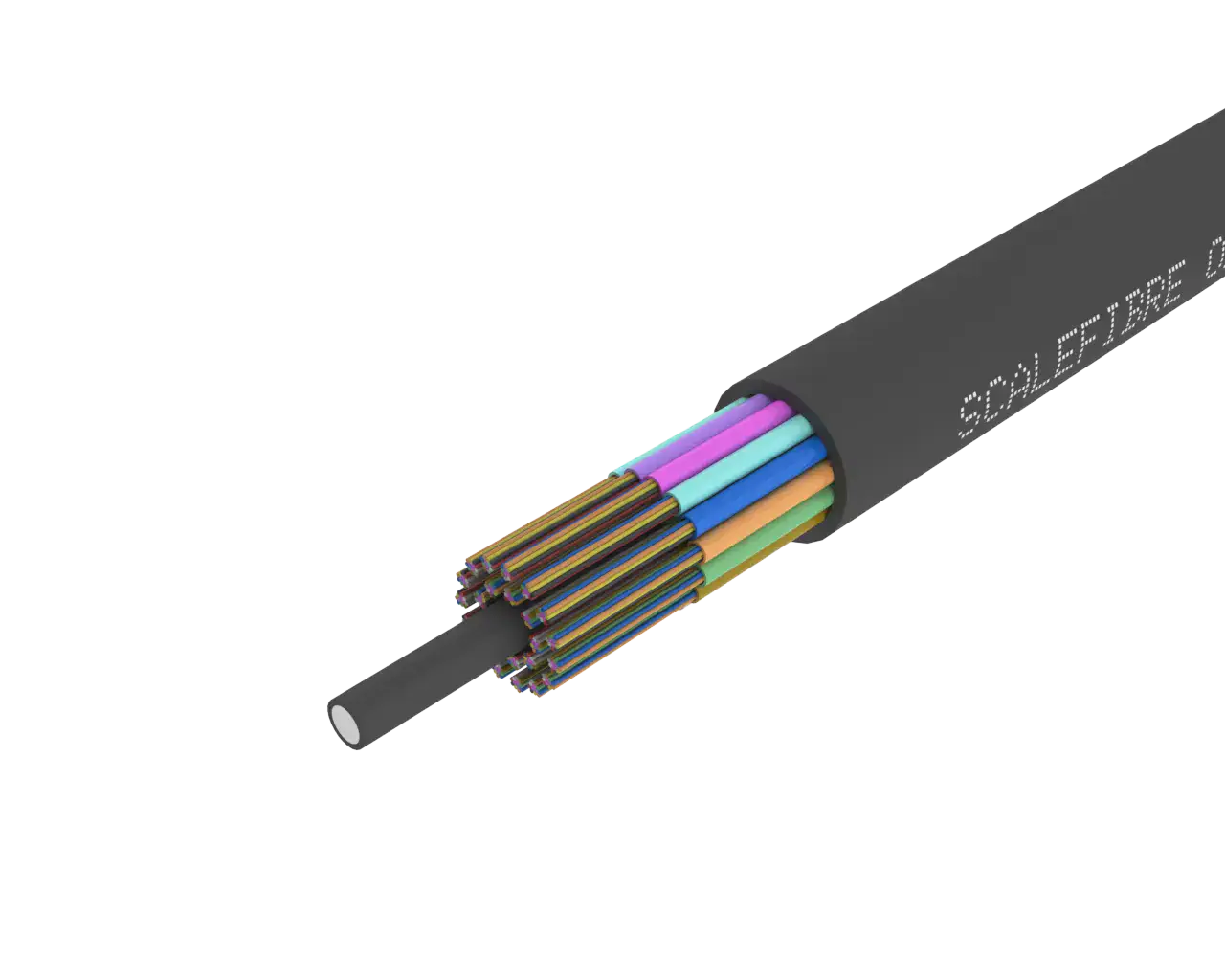

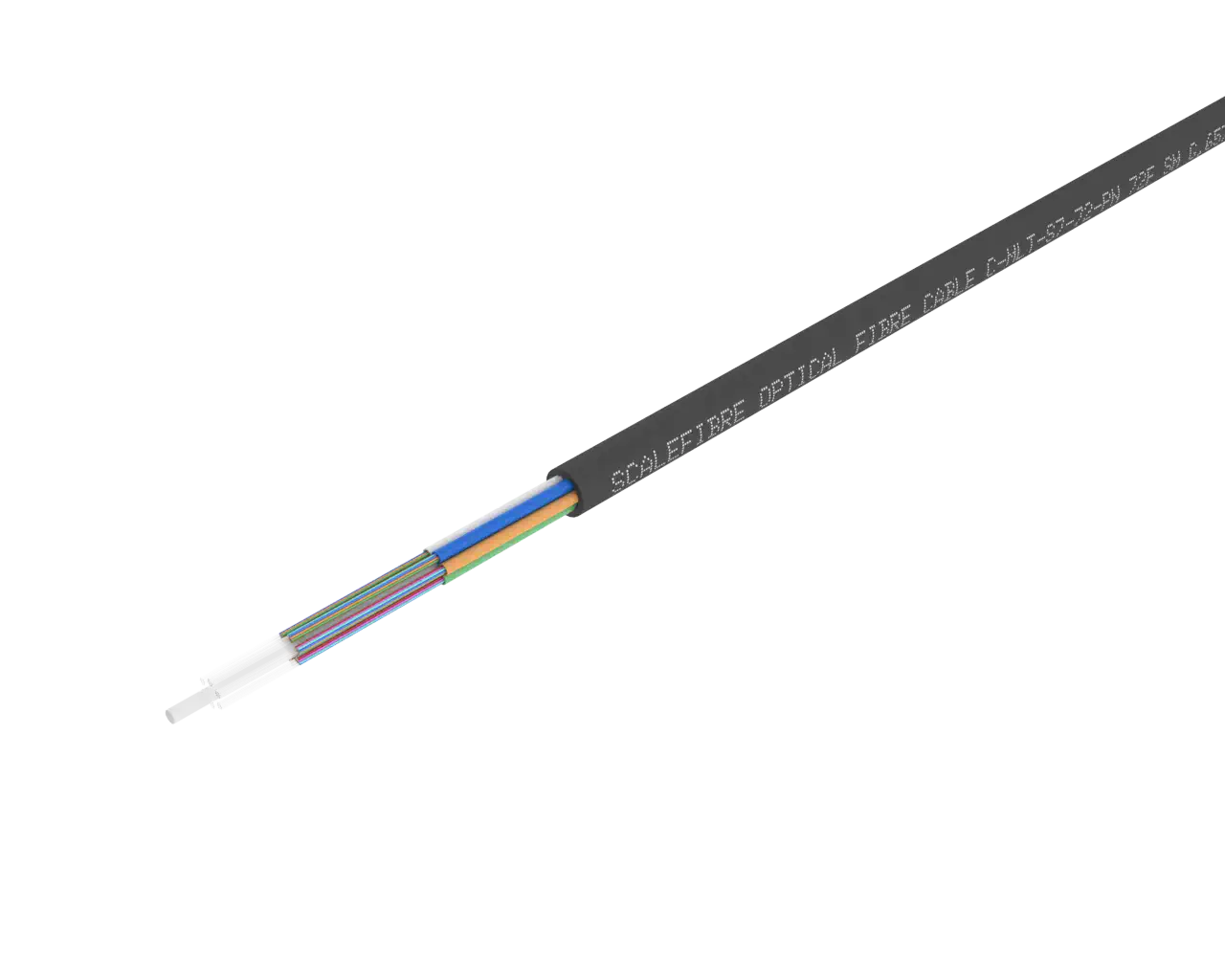

Mini loose tube kabel (12–864F) met PE mantel, FRP sterkte-element en droge kern met StaticGEL™ buizen.

Vezelgetallen van 12 tot 864
Compacte diameters voor maximale kanaalbenutting
Geslagen losse buisconstructie voor snelle, flexibele installatie
Het centrale verstevigingselement van FRP zorgt voor treksterkte bij lange trektochten
Droge kern met StaticGEL™ losse tubes voor schone, knoeivrije verwerking

Categorie: Glasvezelkabels, Buitenkabels

AANVRAGEN

Ontworpen om te Overtreffen

Met Zekerheid Geleverd

Inkoop Vereenvoudigd

Klaar voor Snelle Implementatie

Klaar om te Schalen

Naleving Gegarandeerd

Deze mini loose tube optische kabelfamilie is ontworpen voor compactheid en snelle installatie in overvolle kanaalomgevingen, met vezelaantallen van 12 tot 864. Diameters van slechts 6,3 mm zorgen voor een hoge vezeldichtheid voor maximale benutting van het kanaal. Een zwarte polyethyleen (PE) mantel garandeert duurzaamheid. Een centraal verstevigingselement van FRP biedt trekvastheid, terwijl de droge kern met StaticGEL™ waterblokkerende compound in de buizen zorgt voor een schone, knoeivrije verwerking.

Ontworpen voor installatie met behulp van pull-, jetting-, floating- of air-blown-methoden in hyperscale-, carrier-, bedrijfs-, nuts- en campusnetwerken. Beschikbaar met single-mode (G.657.A1 of G.657.A2) en multi-mode (OM1 / OM3 / OM4 / OM5) glasvezelopties.

Bouwdetails
Vezeltelling	12 tot 864 vezels
Vezeltype	Enkelvoudige modus G.657.A1 Enkelvoudige modus G.657.A2 Multimode OM1 Multimode OM3 Multimode OM4
Buisconfiguratie	Tot 24 losse buisjes (12–36 vezels per buisje, afhankelijk van het aantal)
Buisvulling	StaticGEL™-technologie voor schone, snelle verwerking
Kernwaterblokkering	Droge kern met wateropzwellende garens rond het centrale lid
Sterktelid	Centrale FRP-staaf (diëlektrisch)
Trekkoorden	Twee
Jasje	Polyethyleen (PE)
Kabelafmetingen
Buitendiameter	12F: 6,3 mm 24F: 6,3 mm 48F: 6,3 ± 0,3 mm 72F: 6,3 ± 0,3 mm 144F: 8,3 ± 0,3 mm 288F: 9,8 ± 0,3 mm 432F: 8,8 ± 0,3 mm 864F: 11,3 ± 0,3 mm
Gewicht	12F: 31 kg/km 24F: 31 kg/km 48F: 33 kg/km 72F: 33 lb/km 144F: 62 lb/km 288F: 82 lb/km 432F: 63 lb/km 864F: 106 lb/km
Buigradius
Minimale buigradius (installatie)	130 mm tot 230 mm (afhankelijk van het aantal vezels)
Minimale buigradius (geen belasting / statisch)	65 mm tot 115 mm (afhankelijk van het aantal vezels)
Mechanische kenmerken
Treksterkte (korte termijn)	1.000 N (12–144F) / 2.000 N (288–864F)
Verbrijzelingsweerstand	2.000 N/10 cm
Milieu
Bedrijfstemperatuur	-10 °C tot +70 °C
Installatietemperatuur	0 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +70 °C
Naleving
Normen	IEC 60794; AS/CA S008; TIA-598-C; ITU-T optische vezelnormen
RoHS3-conform	Ja

Mini Loose Tube Single-mode (G.657.A1) – Standaardvezelaantallen
Onderdeelnummer	Beschrijving
C-MLT-S7-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A1), PE

Mini Loose Tube Single-mode (G.657.A2) – Standaardvezelaantallen
Onderdeelnummer	Beschrijving
C-MLT-S7A2-12-P	Mini Loose Tube, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-P	Mini Loose Tube, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-P	Mini Loose Tube, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-P	Mini Loose Tube, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-P	Mini Loose Tube, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-P	Mini Loose Tube, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-P	Mini Loose Tube, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-P	Mini Loose Tube, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-P	Mini Loose Tube, 864 Fibre, Single-mode (G.657.A2), PE

Mini Loose Tube Multimode (OM1) – Standaardvezelaantallen
Onderdeelnummer	Beschrijving
C-MLT-M1-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM1), PE

Mini Loose Tube Multimode (OM3) – Standaardvezelaantallen
Onderdeelnummer	Beschrijving
C-MLT-M3-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM3), PE

Mini Loose Tube Multimode (OM4) – Standaardvezelaantallen
Onderdeelnummer	Beschrijving
C-MLT-M4-12-P	Mini Loose Tube, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-P	Mini Loose Tube, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-P	Mini Loose Tube, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-P	Mini Loose Tube, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-P	Mini Loose Tube, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-P	Mini Loose Tube, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-P	Mini Loose Tube, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-P	Mini Loose Tube, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-P	Mini Loose Tube, 864 Fibre, Multimode (OM4), PE
