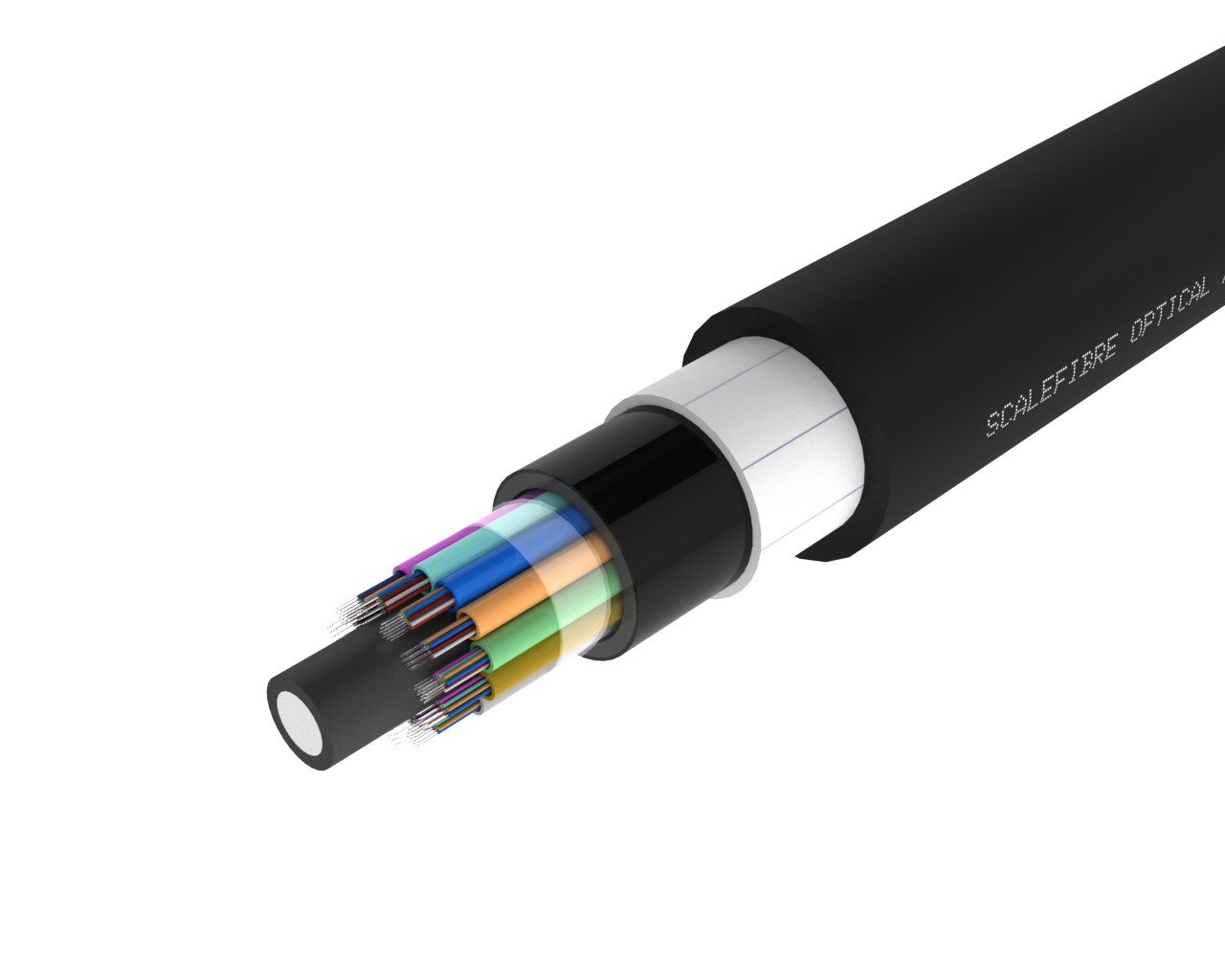

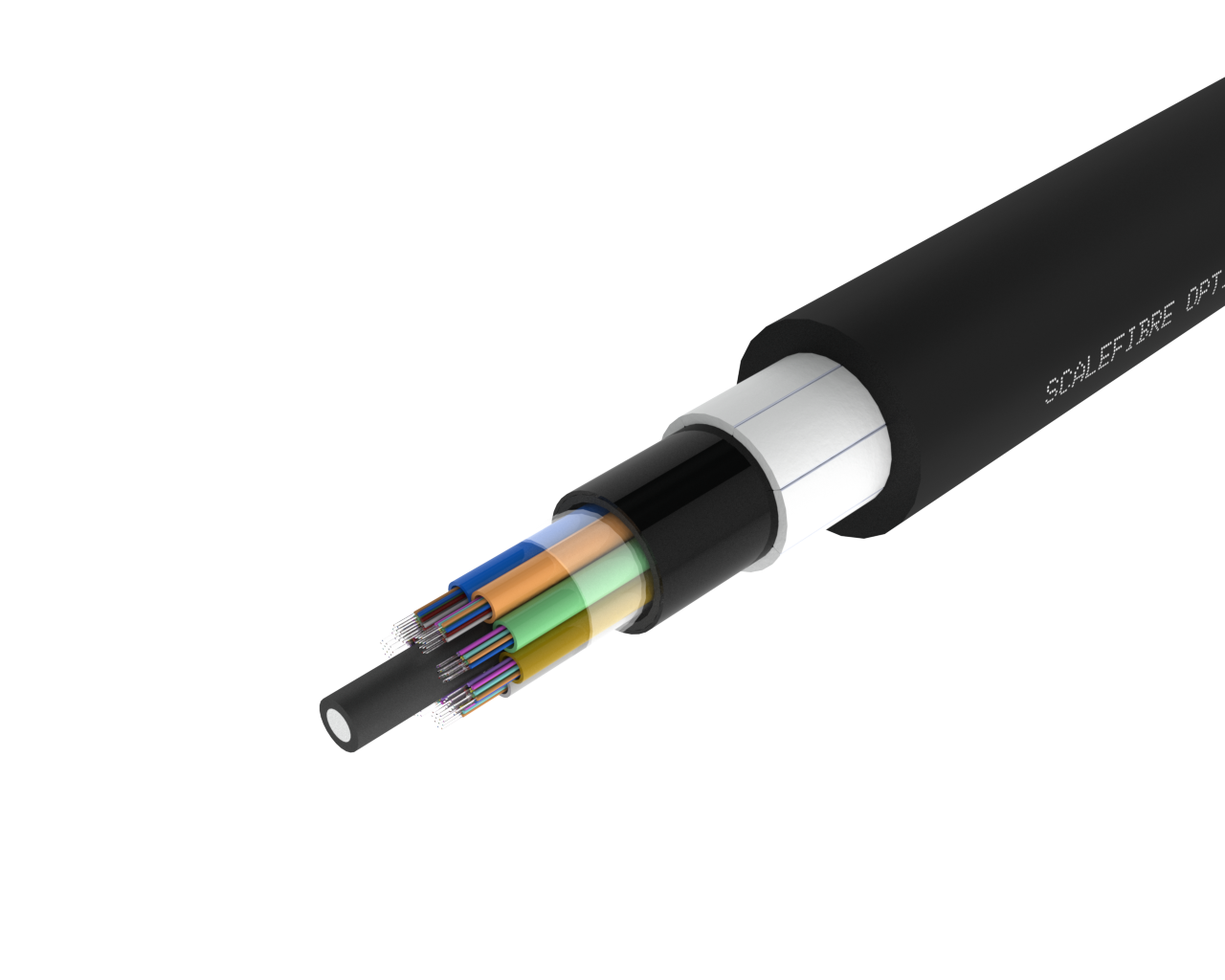

Cavo in fibra ottica a tubo allentato, corazzato non metallico e robusto, con rivestimento in polietilene stabilizzato ai raggi UV, progettato per installazioni in condotti e interrate direttamente.
- Armatura non metallica resistente ai roditori
- strato resistente agli insetti
- Resistenza superiore ai raggi UV e all’abrasione
- Tubi bloccati dall’acqua con StaticGEL™
- Progettazione dielettrica: non è richiesto alcun collegamento a terra
- Adatto per installazioni in condotti e interrate direttamente
- Conforme agli standard internazionali
Progettato per Eccellere
Consegnato con Certezza
Approvvigionamento Semplificato
Pronto per il Deploy Rapido
Pronto per Scalare
Conformità Garantita
Progettato per ambienti esterni impegnativi, questo cavo in fibra ottica loose tube con armatura non metallica è dotato di una guaina in polietilene stabilizzato ai raggi UV con uno strato resistente agli insetti, protetta da uno strato integrato non metallico di armatura a barra in FRP. Questa struttura offre un'eccellente resistenza allo schiacciamento, protezione dai roditori e flessibilità per l'utilizzo in condotti e applicazioni interrate.
Il design consente una facile maneggevolezza e la protezione della fibra, mentre la struttura interamente dielettrica elimina i requisiti di collegamento a terra, ideale per corridoi di distribuzione dell'energia elettrica e ambienti sensibili alla presenza di componenti metallici. Ottimizzato per reti di telecomunicazioni, banda larga, trasporti, utility, campus e ambienti difficili.
Per le reti critiche, i nostricavi in fibra ottica ad alta resistenza e i cavi in fibra ottica ad alta resistenza con armatura non metallica offrono una resistenza alla trazione e allo schiacciamento ancora maggiore.
| Dettagli di costruzione | |
| Conteggio delle fibre | 2–144 fibre |
| Tipo di fibra | G.652.D monomodale Monomodale G.657.A1 Monomodale G.657.A2 Multimodale OM3 Multimodale OM4 Altre fibre ottiche speciali |
| Tipo di tubo | Tubetti sciolti in polimero con gel non scorrevole StaticGEL™ |
| Armatura | Barre FRP non metalliche |
| Materiale della giacca | 1. Polietilene 2. Poliammide 3. Polietilene |
| Membro di forza | Elemento di resistenza centrale in FRP |
| Diametro esterno | |
| Diametro esterno, 12-72 fibre | 14,4 mm |
| Diametro esterno, 96 fibre | 15,7 mm |
| Diametro esterno, 144 fibre | 18,5 mm |
| Peso | |
| 12-72 fibre | 180 kg/km |
| 96 fibre | 220 kg/km |
| 144 Fibre | 290 kg/km |
| Caratteristiche meccaniche | |
| Carico di trazione massimo (a breve termine) | 1,2 kN |
| Carico di trazione massimo (a lungo termine) | 4 kN |
| Resistenza allo schiacciamento | 3 kN/100 mm |
| Raggio di curvatura | |
| 12-72 fibre | 430 mm (installazione) / 215 mm (statico) |
| 96 fibre | 470 mm (installazione) / 235 mm (statico) |
| 144 Fibre | 550 mm (installazione) / 270 mm (statico) |
| Caratteristiche ambientali | |
| Temperatura – Installazione | da -10°C a +50°C |
| Temperatura – Funzionamento | da -40°C a +70°C |
| Temperatura – Conservazione | da -40°C a +70°C |
| Conformità | |
| Standard | IEC 60794, standard ITU-T per la fibra ottica |
| Conforme a RoHS3 | SÌ |
| Monomodale, G.652.D | |
| C-LTNA-S2-006-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 6F, guaina PE/PA/PE |
| C-LTNA-S2-012-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 12F, guaina PE/PA/PE |
| C-LTNA-S2-024-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 24F, guaina PE/PA/PE |
| C-LTNA-S2-048-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 48F, guaina PE/PA/PE |
| C-LTNA-S2-072-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 72F, guaina PE/PA/PE |
| C-LTNA-S2-096-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 96F, guaina PE/PA/PE |
| C-LTNA-S2-144-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.652.D), 144F, guaina PE/PA/PE |
| Monomodale, G.657.A1 | |
| C-LTNA-S7-006-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 6F, guaina PE/PA/PE |
| C-LTNA-S7-012-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 12F, guaina PE/PA/PE |
| C-LTNA-S7-024-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 24F, guaina PE/PA/PE |
| C-LTNA-S7-048-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 48F, guaina PE/PA/PE |
| C-LTNA-S7-072-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 72F, guaina PE/PA/PE |
| C-LTNA-S7-096-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 96F, guaina PE/PA/PE |
| C-LTNA-S7-144-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (G.657.A1), 144F, guaina PE/PA/PE |
| Multimodale, OM3 | |
| C-LTNA-M3-006-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 6F, guaina PE/PA/PE |
| C-LTNA-M3-012-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 12F, guaina PE/PA/PE |
| C-LTNA-M3-024-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 24F, guaina PE/PA/PE |
| C-LTNA-M3-048-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 48F, guaina PE/PA/PE |
| C-LTNA-M3-072-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 72F, guaina PE/PA/PE |
| C-LTNA-M3-096-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 96F, guaina PE/PA/PE |
| C-LTNA-M3-144-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM3), 144F, guaina PE/PA/PE |
| Multimodale, OM4 | |
| C-LTNA-M4-006-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 6F, guaina PE/PA/PE |
| C-LTNA-M4-012-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 12F, guaina PE/PA/PE |
| C-LTNA-M4-024-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 24F, guaina PE/PA/PE |
| C-LTNA-M4-048-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 48F, guaina PE/PA/PE |
| C-LTNA-M4-072-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 72F, guaina PE/PA/PE |
| C-LTNA-M4-096-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 96F, guaina PE/PA/PE |
| C-LTNA-M4-144-PNBK | Cavo ottico a tubo allentato, armatura non metallica, monomodale (OM4), 144F, guaina PE/PA/PE |
