Kuva 8 Duplex-kuituliittimet, 2 mm

Figure-8 duplex -kytkentäkaapelit 2 mm:n pyöreällä kaapelilla, saatavilla monitila- ja yksitilakuituisina, tukevat kaikkea perinteisistä verkoista moderniin 800G-infrastruktuuriin.
  • 2 mm:n kuvio-8 duplex-rakennevaippa
  • Lyhytjalkine tiheästi asuttuihin tiloihin
  • Tuki erilaisille kuitutyypeille
  • Saatavilla LC-, SC-, FC- ja ST-liittimillä
  • Alhainen lisäyshäviö ja korkea paluuhäviö
  • Värikoodatut LSZH-vaipat kuitutyypin selkeään tunnistamiseen
  • Suunniteltu ylittämään maailmanlaajuiset standardit
Luokka: ,
TIEDUSTELE NYT
Jaa:

Suunniteltu Ylittämään

Toimitettu Varmuudella

Hankinta Helppoa

Valmis Nopea‑käyttöönotti

Valmis Skaalattavaksi

Noudattaminen Varmistettu

Nämä 2 mm:n kuvion 8 muotoiset duplex-kytkentäkaapelit sisältävät kaksi optista kuitua yhdistetyssä pyöreässä LSZH-kuoressa, mikä tarjoaa kestävyyttä ja joustavuutta kompaktissa koossa. Ne on suunniteltu toimimaan sekä monimuoto- (OM1, OM4, OM5) että yksimuoto- (OS2) kuitutyypeissä, ja ne sopivat laajaan valikoimaan sovelluksia perinteisistä verkoista nykyaikaisiin hyperskaalausympäristöihin.

Jokainen kokoonpano päätetään tehtaalla kiillotetuilla liittimillä (LC, SC, FC, ST) ja testataan väliinkytkentävaimennuksen ja heijastusvaimennuksen osalta alan standardien täyttämiseksi tai ylittämiseksi.

Kompakti ja alan johtava lyhyt suojus LC- ja SC-liittimille hallitun taivutussäteen takaamiseksi ahtaissa tiloissa. Ihanteellinen paneelien ja laitteiden väliseen liittämiseen suuryrityksissä, operaattoreissa ja hyperskaalatuissa datakeskusympäristöissä.

Tekniset tiedot
KuitutyyppiYksimuotoinen (OS2), monimuotoinen (OM1, OM4, OM5)

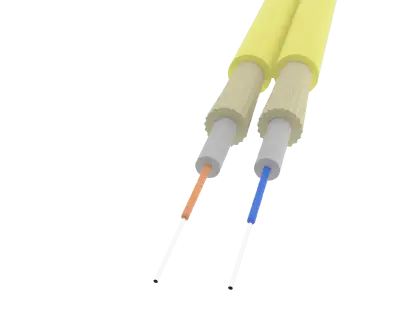

KokoonpanoDuplex – 2 kuitua 2 mm:n kahdeksankulmaisessa LSZH-kuoressa
LiitintyypitLC, SC, FC, ST (muita pyynnöstä)
Puolalaiset vaihtoehdotUPC tai APC (SM); UPC-standardi (MM)
Lisäyshäviö≤0,12 dB keskiarvo, ≤0,25 dB 97 %:lle (IEC 61755-1 luokka B)
Paluuhäviö≥50 dB (UPC SM), ≥60 dB (APC SM), ≥30 dB (MM) (IEC 61755-1 luokka B)
Takin materiaaliLSZH (vähäsavuinen, nollahalogeeninen)
Takin väritKeltainen (OS2), oranssi (OM1), vedensininen/Erikavioletti (OM4), limenvihreä (OM5)
Käyttölämpötila-20°C - +70°C
VaatimustenmukaisuusTIA/EIA-568, IEC 61754, ISO/IEC 11801, AS/CA S008, RoHS, REACH

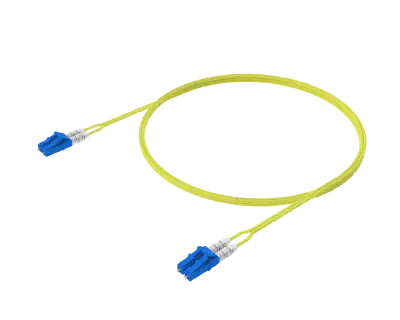

LC/UPC - LC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-LC-LC-01M1
PC-S7-Z2-2-LC-LC-02M2
PC-S7-Z2-2-LC-LC-03M3
PC-S7-Z2-2-LC-LC-05M5
PC-S7-Z2-2-LC-LC-10M10
LC/APC LC/APC:hen, 2 mm:n duplex-kaapeli, kuva 8
OsanumeroPituus (m)
PC-S7-Z2-2-LCA-LCA-01M1
PC-S7-Z2-2-LCA-LCA-02M2
PC-S7-Z2-2-LCA-LCA-03M3
PC-S7-Z2-2-LCA-LCA-05M5
PC-S7-Z2-2-LCA-LCA-10M10
SC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-SC-SC-01M1
PC-S7-Z2-2-SC-SC-02M2
PC-S7-Z2-2-SC-SC-03M3
PC-S7-Z2-2-SC-SC-05M5
PC-S7-Z2-2-SC-SC-10M10

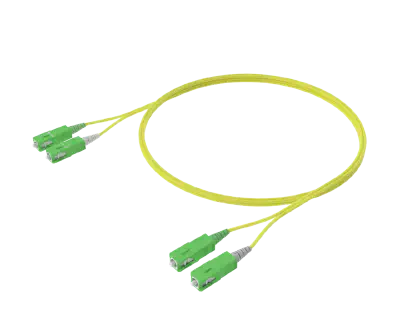

SC/APC-SC/APC, 2 mm:n kaksipuolinen kuvio-8-kaapeli
OsanumeroPituus (m)
PC-S7-Z2-2-SCA-SCA-01M1
PC-S7-Z2-2-SCA-SCA-02M2
PC-S7-Z2-2-SCA-SCA-03M3
PC-S7-Z2-2-SCA-SCA-05M5
PC-S7-Z2-2-SCA-SCA-10M10
LC/UPC - SC/APC, 2 mm:n duplex-kaapeli, kuva 8
OsanumeroPituus (m)
PC-S7-Z2-2-LC-SCA-01M1
PC-S7-Z2-2-LC-SCA-02M2
PC-S7-Z2-2-LC-SCA-03M3
PC-S7-Z2-2-LC-SCA-05M5
PC-S7-Z2-2-LC-SCA-10M10

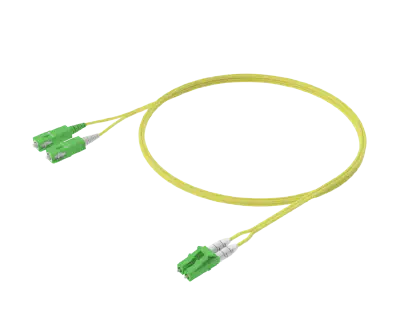

LC/APC - SC/APC, 2 mm:n duplex-kaapeli, kuva 8
OsanumeroPituus (m)
PC-S7-Z2-2-LCA-SCA-01M1
PC-S7-Z2-2-LCA-SCA-02M2
PC-S7-Z2-2-LCA-SCA-03M3
PC-S7-Z2-2-LCA-SCA-05M5
PC-S7-Z2-2-LCA-SCA-10M10
LC/APC - SC/UPC, 2 mm:n duplex-kaapeli, kuva 8
OsanumeroPituus (m)
PC-S7-Z2-2-LCA-SC-01M1
PC-S7-Z2-2-LCA-SC-02M2
PC-S7-Z2-2-LCA-SC-03M3
PC-S7-Z2-2-LCA-SC-05M5
PC-S7-Z2-2-LCA-SC-10M10

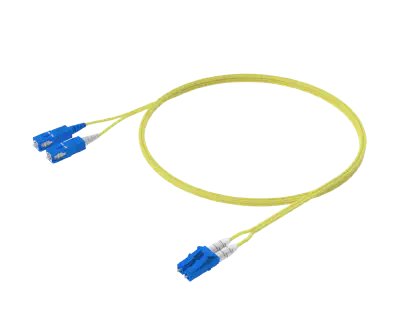

LC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-LC-SC-01M1
PC-S7-Z2-2-LC-SC-02M2
PC-S7-Z2-2-LC-SC-03M3
PC-S7-Z2-2-LC-SC-05M5
PC-S7-Z2-2-LC-SC-10M10
LC/UPC - LC/APC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-LC-LCA-01M1
PC-S7-Z2-2-LC-LCA-02M2
PC-S7-Z2-2-LC-LCA-03M3
PC-S7-Z2-2-LC-LCA-05M5
PC-S7-Z2-2-LC-LCA-10M10
SC/UPC - SC/APC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-SC-SCA-01M1
PC-S7-Z2-2-SC-SCA-02M2
PC-S7-Z2-2-SC-SCA-03M3
PC-S7-Z2-2-SC-SCA-05M5
PC-S7-Z2-2-SC-SCA-10M10
ST/UPC - ST/UPC, 2 mm:n kaksipuolinen kuvio-8
OsanumeroPituus (m)
PC-S7-Z2-2-ST-ST-01M1
PC-S7-Z2-2-ST-ST-02M2
PC-S7-Z2-2-ST-ST-03M3
PC-S7-Z2-2-ST-ST-05M5
PC-S7-Z2-2-ST-ST-10M10
LC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-LC-ST-01M1
PC-S7-Z2-2-LC-ST-02M2
PC-S7-Z2-2-LC-ST-03M3
PC-S7-Z2-2-LC-ST-05M5
PC-S7-Z2-2-LC-ST-10M10
SC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio-8
OsanumeroPituus (m)
PC-S7-Z2-2-SC-ST-01M1
PC-S7-Z2-2-SC-ST-02M2
PC-S7-Z2-2-SC-ST-03M3
PC-S7-Z2-2-SC-ST-05M5
PC-S7-Z2-2-SC-ST-10M10
LC/APC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-LCA-ST-01M1
PC-S7-Z2-2-LCA-ST-02M2
PC-S7-Z2-2-LCA-ST-03M3
PC-S7-Z2-2-LCA-ST-05M5
PC-S7-Z2-2-LCA-ST-10M10
SC/APC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-S7-Z2-2-SCA-ST-01M1
PC-S7-Z2-2-SCA-ST-02M2
PC-S7-Z2-2-SCA-ST-03M3
PC-S7-Z2-2-SCA-ST-05M5
PC-S7-Z2-2-SCA-ST-10M10

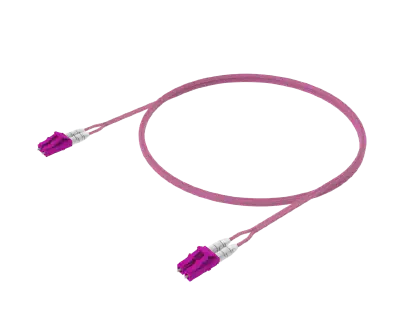

LC/UPC - LC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M4-Z2-2-LC-LC-01M1
PC-M4-Z2-2-LC-LC-02M2
PC-M4-Z2-2-LC-LC-03M3
PC-M4-Z2-2-LC-LC-05M5
PC-M4-Z2-2-LC-LC-10M10

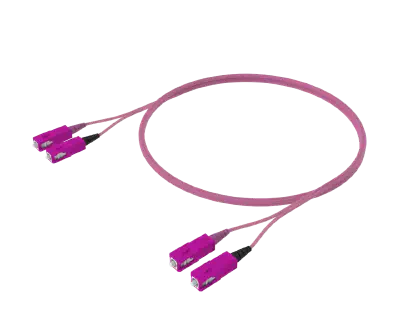

SC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M4-Z2-2-SC-SC-01M1
PC-M4-Z2-2-SC-SC-02M2
PC-M4-Z2-2-SC-SC-03M3
PC-M4-Z2-2-SC-SC-05M5
PC-M4-Z2-2-SC-SC-10M10
LC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M4-Z2-2-LC-SC-01M1
PC-M4-Z2-2-LC-SC-02M2
PC-M4-Z2-2-LC-SC-03M3
PC-M4-Z2-2-LC-SC-05M5
PC-M4-Z2-2-LC-SC-10M10
ST/UPC - ST/UPC, 2 mm:n kaksipuolinen kuvio-8
OsanumeroPituus (m)
PC-M4-Z2-2-ST-ST-01M1
PC-M4-Z2-2-ST-ST-02M2
PC-M4-Z2-2-ST-ST-03M3
PC-M4-Z2-2-ST-ST-05M5
PC-M4-Z2-2-ST-ST-10M10
LC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M4-Z2-2-LC-ST-01M1
PC-M4-Z2-2-LC-ST-02M2
PC-M4-Z2-2-LC-ST-03M3
PC-M4-Z2-2-LC-ST-05M5
PC-M4-Z2-2-LC-ST-10M10
SC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M4-Z2-2-SC-ST-01M1
PC-M4-Z2-2-SC-ST-02M2
PC-M4-Z2-2-SC-ST-03M3
PC-M4-Z2-2-SC-ST-05M5
PC-M4-Z2-2-SC-ST-10M10

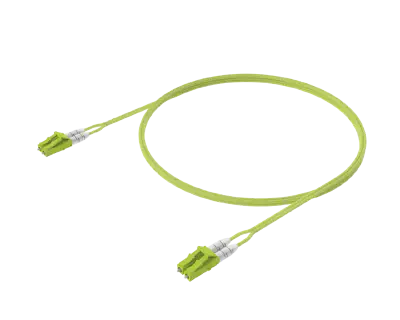

LC/UPC - LC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M5-Z2-2-LC-LC-01M1
PC-M5-Z2-2-LC-LC-02M2
PC-M5-Z2-2-LC-LC-03M3
PC-M5-Z2-2-LC-LC-05M5
PC-M5-Z2-2-LC-LC-10M10
SC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M5-Z2-2-SC-SC-01M1
PC-M5-Z2-2-SC-SC-02M2
PC-M5-Z2-2-SC-SC-03M3
PC-M5-Z2-2-SC-SC-05M5
PC-M5-Z2-2-SC-SC-10M10
LC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M5-Z2-2-LC-SC-01M1
PC-M5-Z2-2-LC-SC-02M2
PC-M5-Z2-2-LC-SC-03M3
PC-M5-Z2-2-LC-SC-05M5
PC-M5-Z2-2-LC-SC-10M10
ST/UPC - ST/UPC, 2 mm:n kaksipuolinen kuvio-8
OsanumeroPituus (m)
PC-M5-Z2-2-ST-ST-01M1
PC-M5-Z2-2-ST-ST-02M2
PC-M5-Z2-2-ST-ST-03M3
PC-M5-Z2-2-ST-ST-05M5
PC-M5-Z2-2-ST-ST-10M10
LC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M5-Z2-2-LC-ST-01M1
PC-M5-Z2-2-LC-ST-02M2
PC-M5-Z2-2-LC-ST-03M3
PC-M5-Z2-2-LC-ST-05M5
PC-M5-Z2-2-LC-ST-10M10
SC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio-8
OsanumeroPituus (m)
PC-M5-Z2-2-SC-ST-01M1
PC-M5-Z2-2-SC-ST-02M2
PC-M5-Z2-2-SC-ST-03M3
PC-M5-Z2-2-SC-ST-05M5
PC-M5-Z2-2-SC-ST-10M10
LC/UPC - LC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M1-Z2-2-LC-LC-01M1
PC-M1-Z2-2-LC-LC-02M2
PC-M1-Z2-2-LC-LC-03M3
PC-M1-Z2-2-LC-LC-05M5
PC-M1-Z2-2-LC-LC-10M10

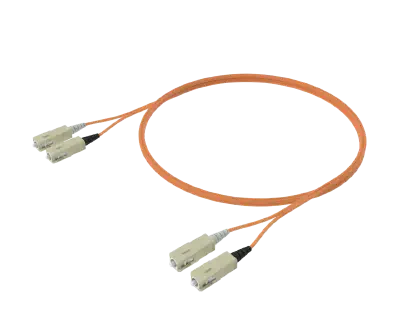

SC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M1-Z2-2-SC-SC-01M1
PC-M1-Z2-2-SC-SC-02M2
PC-M1-Z2-2-SC-SC-03M3
PC-M1-Z2-2-SC-SC-05M5
PC-M1-Z2-2-SC-SC-10M10

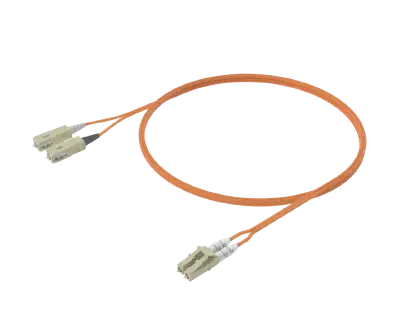

LC/UPC - SC/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M1-Z2-2-LC-SC-01M1
PC-M1-Z2-2-LC-SC-02M2
PC-M1-Z2-2-LC-SC-03M3
PC-M1-Z2-2-LC-SC-05M5
PC-M1-Z2-2-LC-SC-10M10
ST/UPC - ST/UPC, 2 mm:n kaksipuolinen kuvio-8
OsanumeroPituus (m)
PC-M1-Z2-2-ST-ST-01M1
PC-M1-Z2-2-ST-ST-02M2
PC-M1-Z2-2-ST-ST-03M3
PC-M1-Z2-2-ST-ST-05M5
PC-M1-Z2-2-ST-ST-10M10
LC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio 8
OsanumeroPituus (m)
PC-M1-Z2-2-LC-ST-01M1
PC-M1-Z2-2-LC-ST-02M2
PC-M1-Z2-2-LC-ST-03M3
PC-M1-Z2-2-LC-ST-05M5
PC-M1-Z2-2-LC-ST-10M10

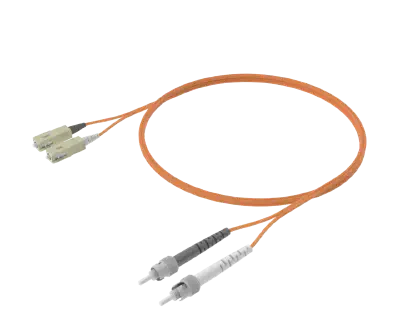

SC/UPC - ST/UPC, 2 mm:n duplex-kaapeli, kuvio-8
OsanumeroPituus (m)
PC-M1-Z2-2-SC-ST-01M1
PC-M1-Z2-2-SC-ST-02M2
PC-M1-Z2-2-SC-ST-03M3
PC-M1-Z2-2-SC-ST-05M5
PC-M1-Z2-2-SC-ST-10M10
