ESTÁNDARES BIF

Comparación Técnica: G.657.A1 vs. G.657.A2

Una inmersión profunda en los dos niveles de fibra insensible a la flexión (BIF) para determinar cuándo se requieren radios de flexión de 10 mm o 7,5 mm.

G.657.A1 se ha convertido en el estándar moderno porque solucionó los problemas de sensibilidad a la flexión que afectaban a G.652.D en espacios reducidos. Sin embargo, a medida que el hardware se vuelve aún más pequeño y el parcheo más denso, G.657.A2 ha surgido para aquellos escenarios extremos donde incluso una flexión de 10 mm es demasiado grande. Comprender la compensación entre los radios de flexión de 10 mm (A1) y 7,5 mm (A2) es clave para construir una red que no fallará bajo presión física.

G.657.A1 (La BIF Estándar)

  • ✕
    Radio de flexión: 10 mm mínimo.
  • ✕
    Compatibilidad: Excelente compatibilidad con versiones anteriores de las redes troncales G.652.D.
  • ✕
    Utilidad: El ‘punto óptimo’ para la mayoría de las instalaciones urbanas y de unidades multi-vivienda (MDU).
  • ✕
    Disponibilidad: Predeterminado de Scalefibre para la mayoría de los ensamblajes debido a su alta relación rendimiento-costo.

G.657.A2 (Resistencia Avanzada)

  • ✓
    Radio de flexión: 7,5 mm mínimo; significativamente más indulgente que A1.
  • ✓
    Diseño mejorado: A menudo utiliza un perfil de zanja más agresivo para la confinación de la luz.
  • ✓
    Utilidad: Obligatorio para el parcheo de alta densidad y las instalaciones del cliente ultracompactas.
  • ✓
    Costo: Precios premium debido a tolerancias de fabricación más estrictas y volúmenes más bajos.

El Margen de Error

Visualizando la brecha de rendimiento cuando la fibra es llevada a sus límites físicos.

25%

Flexión más Ajustada (G.657.A2)

0.1dB

Pérdida G.657.A2 @ 10mm

100%

Compatible con G.652.D

Premium

Perfil de Costo (G.657.A2)

Niveles Estándar ITU-T

La elección correcta de la fibra equilibra las limitaciones físicas del entorno de instalación con el costo y la compatibilidad.

ESTÁNDAR GENERAL

G.652.D

Caballo de Batalla de la Industria

El estándar global para fibra sin dispersión desplazada. Optimizada para operación a 1310nm con una ventana de espectro completo de 1260nm a 1625nm.

  • Dispersión cero a 1310 nm
  • Costo de compra inicial más bajo
  • Mayor pérdida por macrodoblado
ESTÁNDAR SCALEFIBRE

G.657.A1

Insensible a la Flexión

El primer nivel de fibra insensible a la flexión. Diseñada para distribución urbana donde las curvas cerradas y los conductos abarrotados son frecuentes.

  • Radio de flexión mínimo de 10 mm
  • Compatibilidad completa con versiones anteriores
  • Reduce los 'desplazamientos de camiones' por fallas
TAMBIÉN DISPONIBLE

G.657.A2

Resistencia Extrema

Diseñada para las instalaciones del cliente y el parcheo de alta densidad. Puede encaminarse alrededor de marcos de puertas y cavidades de paredes sin impacto en la señal.

  • Radio de flexión de 7,5 mm (G.657.A2)
  • Confinamiento de luz asistido por zanja
  • Máxima flexibilidad de instalación

Pérdida por Macrodoblado a 1625nm (dB)

Resistencia Crítica
Aunque G.657.A1 es altamente resistente, G.657.A2 mantiene una pérdida cercana a cero en radios donde A1 comienza a degradarse.

Especificaciones de Aplicación

Donde la diferencia de 2,5 mm en el radio de flexión realmente importa.

Derivaciones Internas FTTH
Derivaciones Internas FTTH

G.657.A1 maneja el enrutamiento residencial típico alrededor de esquinas y a través de conductos sin pérdida de señal.

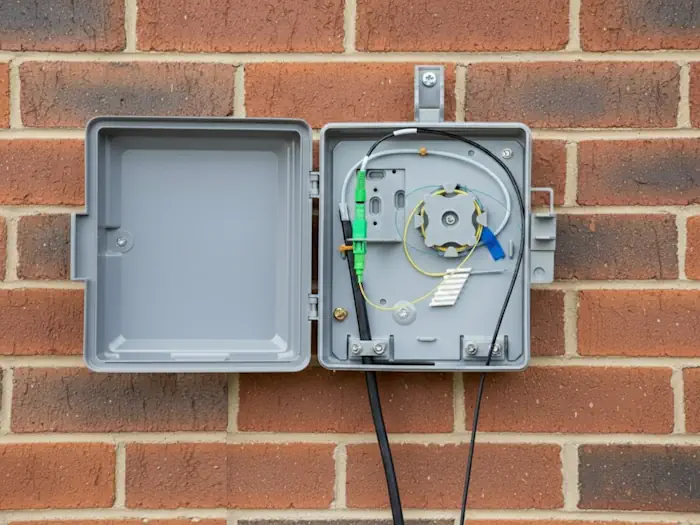

Micro-Cajas y ONTs
Micro-Cajas y ONTs

G.657.A2 es preferido para tomas de pared ultrapequeñas y cajas de terminación ONT donde el exceso de fibra se enrolla apretadamente.

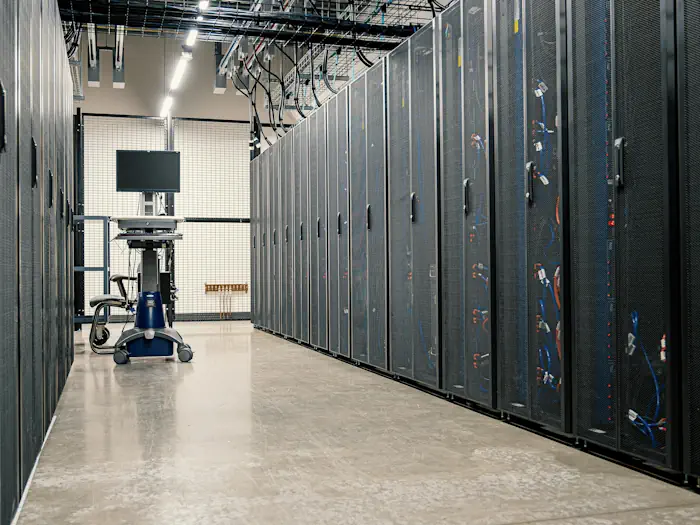

Racks de Datos de Alta Densidad
Racks de Datos de Alta Densidad

G.657.A2 es popular para entornos de 400G/800G donde el parcheo de alta densidad lleva a curvaturas de cable ajustadas e inevitables.

Technical FAQ

+ ¿Por qué no usar G.657.A2 para todo?
Costo y necesidad. Si bien G.657.A2 es más resistente, también es más costoso de fabricar. Para el 90% de las aplicaciones de red, G.657.A1 proporciona protección contra flexiones más que suficiente, razón por la cual es nuestro estándar predeterminado.
+ ¿Existe una diferencia de empalme entre G.657.A1 y G.657.A2?
Ambas son fibras de Categoría A y están diseñadas para ser compatibles con G.652.D. Sin embargo, debido a que G.657.A2 a menudo utiliza un perfil asistido por zanja más distintivo, se recomienda encarecidamente el uso de empalmadoras de alineación de núcleo para asegurar que el núcleo esté centrado con precisión.
+ ¿Cuándo no es suficiente 10mm (G.657.A1)?
En hardware ultracompacto como empalmes de pequeño factor de forma, casetes MPO de alta densidad, o al enrutar fibra alrededor de muebles/marcos de puertas afilados en hogares de consumidores, se requiere el radio de 7,5 mm de G.657.A2.
+ ¿Qué pasa con G.657.B3?
G.657.B3 permite un radio de flexión extremo de 5 mm, pero a menudo no es totalmente compatible con G.652.D. Esto puede llevar a grandes pérdidas al empalmar de nuevo a la red principal, mientras que G.657.A1 y G.657.A2 mantienen esa compatibilidad crítica con versiones anteriores.

Seleccionando la Fibra Insensible a la Flexión Correcta

ScaleFibre utiliza G.657.A1 por defecto por su rendimiento y valor, pero ofrecemos G.657.A2 para sus proyectos de alta densidad más exigentes.

Hable con un Ingeniero

Disponible para configuraciones personalizadas de patch cords y ensamblajes.
