Innen-/Außen-MPO-Trunk-Baugruppen mit ultrahoher Faseranzahl liefern 864, 1728 oder 3456 Fasern in einem einzigen vorkonfektionierten Strang für Hyperscale- und KI-Campusverbindungen. Da sie auf dem SmartRIBBON™ Innen-/Außenkabel basieren, kann eine einzige Baugruppe zwischen Gebäuden durch Außenkabelschutzrohre verlegt und ohne Übergangsspleiß am Gebäudeeintritt direkt im Gebäude weitergeführt werden.
SmartRIBBON™ verwendet intermittierend gebondete 12-Faser-Bänder in flexiblen, gel-freien Pufferröhrchen und erreicht so eine sehr hohe Faserdichte in einem kompakten, dielektrischen Kabel mit nichtmetallischen FRP-Zugentlastungselementen und wasserblockierenden Garnen. Die Baugruppen sind mit einem raucharmen, halogenfreien Mantel (LSZH) oder mit einem OFNR (Riser)-Mantel erhältlich, der zusätzlich die FT4-Brandprüfung an vertikalen Kabelpritschen erfüllt.
Jeder Trunk wird werkseitig mit MPO-12-Steckverbindern in Polarität Typ A, B oder C konfektioniert und zu 100% auf Einfügedämpfung und Rückflussdämpfung geprüft. So entfallen bei großen Campusprojekten wochenlange Spleißarbeiten vor Ort.
Konzipiert für Campus-Spine-Verbindungen in Hyperscale-Umgebungen in den europäischen FLAP-D-Rechenzentrumsclustern (Frankfurt, London, Amsterdam, Paris, Dublin), wo Trunks mit sehr hoher Faseranzahl die Kapazität zwischen Gebäuden mit LSZH-Mänteln bündeln.
Allgemein
Steckertypen
MPO-12 (weiblich auf weiblich)
Faserzahlbereich
864, 1728 oder 3456 Fasern pro Trunk
Polaritätsoptionen
Typ A, B, C
Fasertyp
Singlemode G.657.A1
Kabelspezifikation
Kabel
SmartRIBBON™ Innen-/Außen-Flachbandkabel
Bandaufbau
12F intermittierend gebondetes Band
Manteloptionen
Raucharm und halogenfrei (LSZH) oder OFNR (Riser) mit FT4
Zugentlastungselement
Glasfaserverstärkter Kunststoff (FRP)
Wasserblockierung
Wasserblockierende Garne
Einfügedämpfung
≤0,35 dB pro Steckverbinder
Rückflussdämpfung
≥60 dB
Betriebstemperatur
-20°C bis +70°C

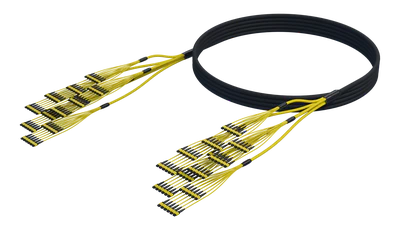

MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (m)
MUH-S7-SRL-864-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-A-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (m)
MUH-S7-SRL-864-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-B-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
Teilenummer
Länge (m)
MUH-S7-SRL-864-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-864-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-864-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-864-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-864-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-864-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-864-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-864-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-864-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-864-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-864-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-864-MPOF-MPOF-C-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (m)
MUH-S7-SRL-1728-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-A-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (m)
MUH-S7-SRL-1728-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-B-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
Teilenummer
Länge (m)
MUH-S7-SRL-1728-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-1728-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-1728-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-1728-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-1728-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-1728-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-1728-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-1728-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-1728-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-1728-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-1728-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-1728-MPOF-MPOF-C-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (m)
MUH-S7-SRL-3456-MPOF-MPOF-A-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-A-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-A-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-A-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-A-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-A-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-A-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-A-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-A-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-A-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-A-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-A-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (m)
MUH-S7-SRL-3456-MPOF-MPOF-B-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-B-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-B-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-B-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-B-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-B-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-B-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-B-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-B-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-B-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-B-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-B-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ LSZH, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
Teilenummer
Länge (m)
MUH-S7-SRL-3456-MPOF-MPOF-C-0010M
10
MUH-S7-SRL-3456-MPOF-MPOF-C-0015M
15
MUH-S7-SRL-3456-MPOF-MPOF-C-0020M
20
MUH-S7-SRL-3456-MPOF-MPOF-C-0025M
25
MUH-S7-SRL-3456-MPOF-MPOF-C-0030M
30
MUH-S7-SRL-3456-MPOF-MPOF-C-0040M
40
MUH-S7-SRL-3456-MPOF-MPOF-C-0050M
50
MUH-S7-SRL-3456-MPOF-MPOF-C-0060M
60
MUH-S7-SRL-3456-MPOF-MPOF-C-0070M
70
MUH-S7-SRL-3456-MPOF-MPOF-C-0080M
80
MUH-S7-SRL-3456-MPOF-MPOF-C-0090M
90
MUH-S7-SRL-3456-MPOF-MPOF-C-0100M
100
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (ft)
MUH-S7-SRR-864-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-A-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (ft)
MUH-S7-SRR-864-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-B-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 864 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
Teilenummer
Länge (ft)
MUH-S7-SRR-864-MPOF-MPOF-C-0030F
30
MUH-S7-SRR-864-MPOF-MPOF-C-0050F
50
MUH-S7-SRR-864-MPOF-MPOF-C-0065F
65
MUH-S7-SRR-864-MPOF-MPOF-C-0080F
80
MUH-S7-SRR-864-MPOF-MPOF-C-0100F
100
MUH-S7-SRR-864-MPOF-MPOF-C-0130F
130
MUH-S7-SRR-864-MPOF-MPOF-C-0150F
150
MUH-S7-SRR-864-MPOF-MPOF-C-0165F
165
MUH-S7-SRR-864-MPOF-MPOF-C-0200F
200
MUH-S7-SRR-864-MPOF-MPOF-C-0230F
230
MUH-S7-SRR-864-MPOF-MPOF-C-0250F
250
MUH-S7-SRR-864-MPOF-MPOF-C-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (ft)
MUH-S7-SRR-1728-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-A-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (ft)
MUH-S7-SRR-1728-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-B-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 1728 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
Teilenummer
Länge (ft)
MUH-S7-SRR-1728-MPOF-MPOF-C-0030F
30
MUH-S7-SRR-1728-MPOF-MPOF-C-0050F
50
MUH-S7-SRR-1728-MPOF-MPOF-C-0065F
65
MUH-S7-SRR-1728-MPOF-MPOF-C-0080F
80
MUH-S7-SRR-1728-MPOF-MPOF-C-0100F
100
MUH-S7-SRR-1728-MPOF-MPOF-C-0130F
130
MUH-S7-SRR-1728-MPOF-MPOF-C-0150F
150
MUH-S7-SRR-1728-MPOF-MPOF-C-0165F
165
MUH-S7-SRR-1728-MPOF-MPOF-C-0200F
200
MUH-S7-SRR-1728-MPOF-MPOF-C-0230F
230
MUH-S7-SRR-1728-MPOF-MPOF-C-0250F
250
MUH-S7-SRR-1728-MPOF-MPOF-C-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. A)
Teilenummer
Länge (ft)
MUH-S7-SRR-3456-MPOF-MPOF-A-0030F
30
MUH-S7-SRR-3456-MPOF-MPOF-A-0050F
50
MUH-S7-SRR-3456-MPOF-MPOF-A-0065F
65
MUH-S7-SRR-3456-MPOF-MPOF-A-0080F
80
MUH-S7-SRR-3456-MPOF-MPOF-A-0100F
100
MUH-S7-SRR-3456-MPOF-MPOF-A-0130F
130
MUH-S7-SRR-3456-MPOF-MPOF-A-0150F
150
MUH-S7-SRR-3456-MPOF-MPOF-A-0165F
165
MUH-S7-SRR-3456-MPOF-MPOF-A-0200F
200
MUH-S7-SRR-3456-MPOF-MPOF-A-0230F
230
MUH-S7-SRR-3456-MPOF-MPOF-A-0250F
250
MUH-S7-SRR-3456-MPOF-MPOF-A-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. B)
Teilenummer
Länge (ft)
MUH-S7-SRR-3456-MPOF-MPOF-B-0030F
30
MUH-S7-SRR-3456-MPOF-MPOF-B-0050F
50
MUH-S7-SRR-3456-MPOF-MPOF-B-0065F
65
MUH-S7-SRR-3456-MPOF-MPOF-B-0080F
80
MUH-S7-SRR-3456-MPOF-MPOF-B-0100F
100
MUH-S7-SRR-3456-MPOF-MPOF-B-0130F
130
MUH-S7-SRR-3456-MPOF-MPOF-B-0150F
150
MUH-S7-SRR-3456-MPOF-MPOF-B-0165F
165
MUH-S7-SRR-3456-MPOF-MPOF-B-0200F
200
MUH-S7-SRR-3456-MPOF-MPOF-B-0230F
230
MUH-S7-SRR-3456-MPOF-MPOF-B-0250F
250
MUH-S7-SRR-3456-MPOF-MPOF-B-0300F
300
MPO-Trunk-Baugruppe, SmartRIBBON™ OFNR, Singlemode (G.657.A1), 3456 Fasern, MPO(weiblich)-MPO(weiblich) (Pol. C)
