- 4x4 Mesh-Shuffle, jeder MPO-8-Port erreicht alle vier Fabrics
- Upstream-Abgänge je Fabric blau, orange, grün und braun farbcodiert
- Patchkabelformat, ohne Gehäuse oder Kassette und ohne Rackplatzbedarf
- Zwei gesteckte MPO-Verbindungen weniger als bei einem kassettenbasierten Shuffle
- Singlemode G.657.A1 mit MPO-8-APC-Steckern, 32 Fasern
- Werkseitig terminiert und 100% IL/RL getestet
Entwickelt, um zu Übertreffen
Mit Sicherheit Geliefert
Beschaffung Einfach Gemacht
Bereit für Schnelle Bereitstellung
Bereit für Skalierung
Compliance Gesichert

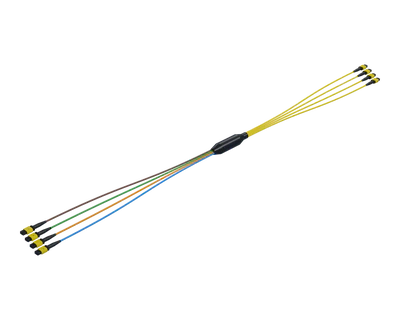

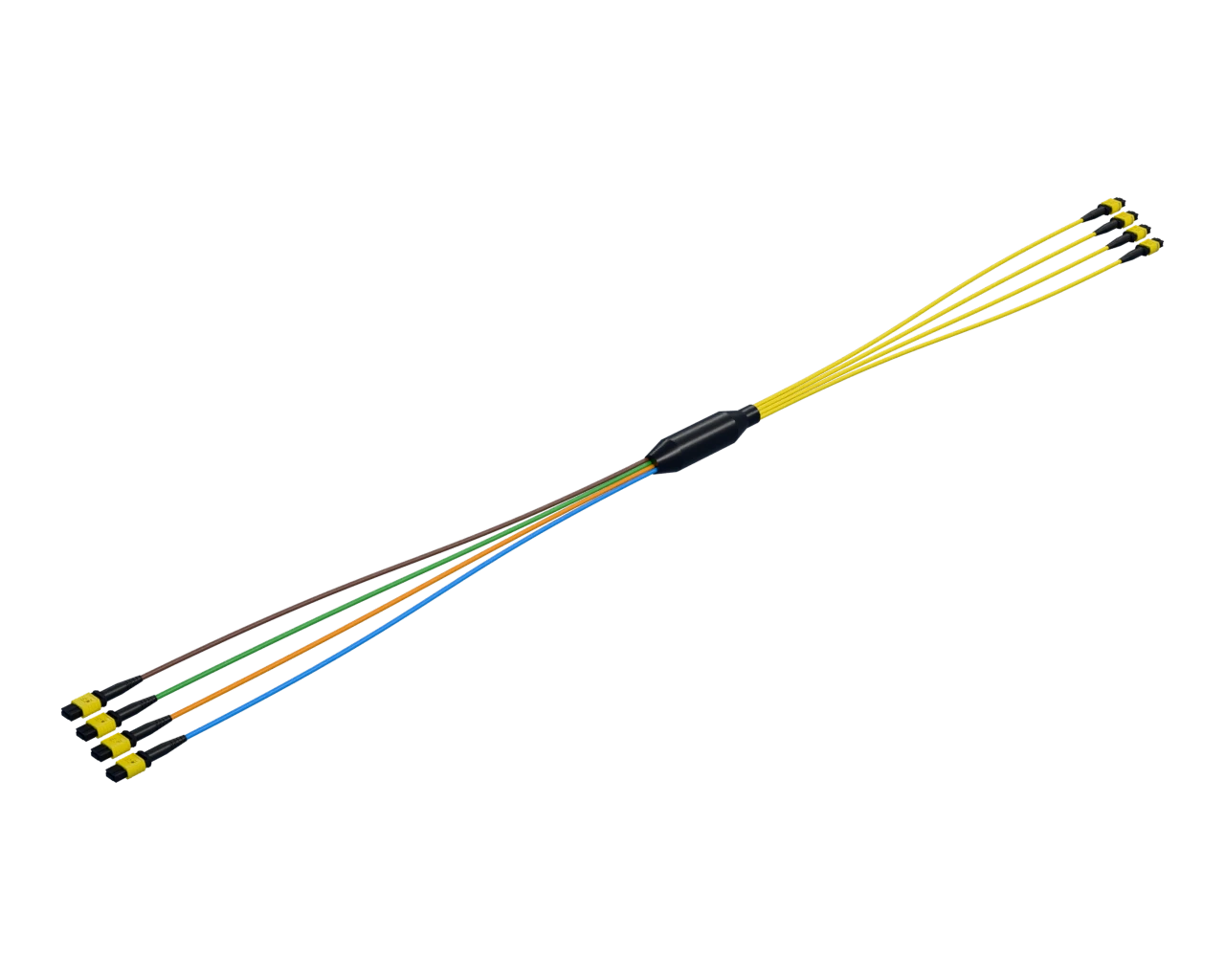

FlexSHUFFLE™ 4x4 MPO-Shuffle-Konfektionen bilden in einem einzigen vorkonfektionierten Kabel ein vollständiges Fasermesh zwischen vier MPO-8-Ports und vier Upstream-Switch-Fabrics. Jeder MPO-8-Abgang verteilt seine vier Duplex-Lanes auf alle vier Abgänge der Gegenseite, sodass jeder Port jede Fabric erreicht, ohne Shuffle-Kassette, Patchen auf Faserebene oder Neuzuordnung vor Ort.

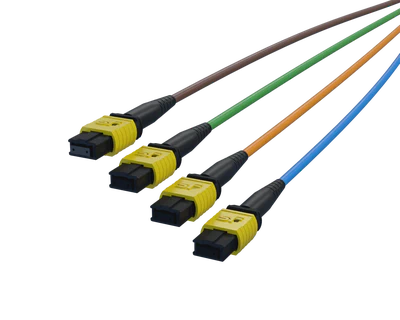

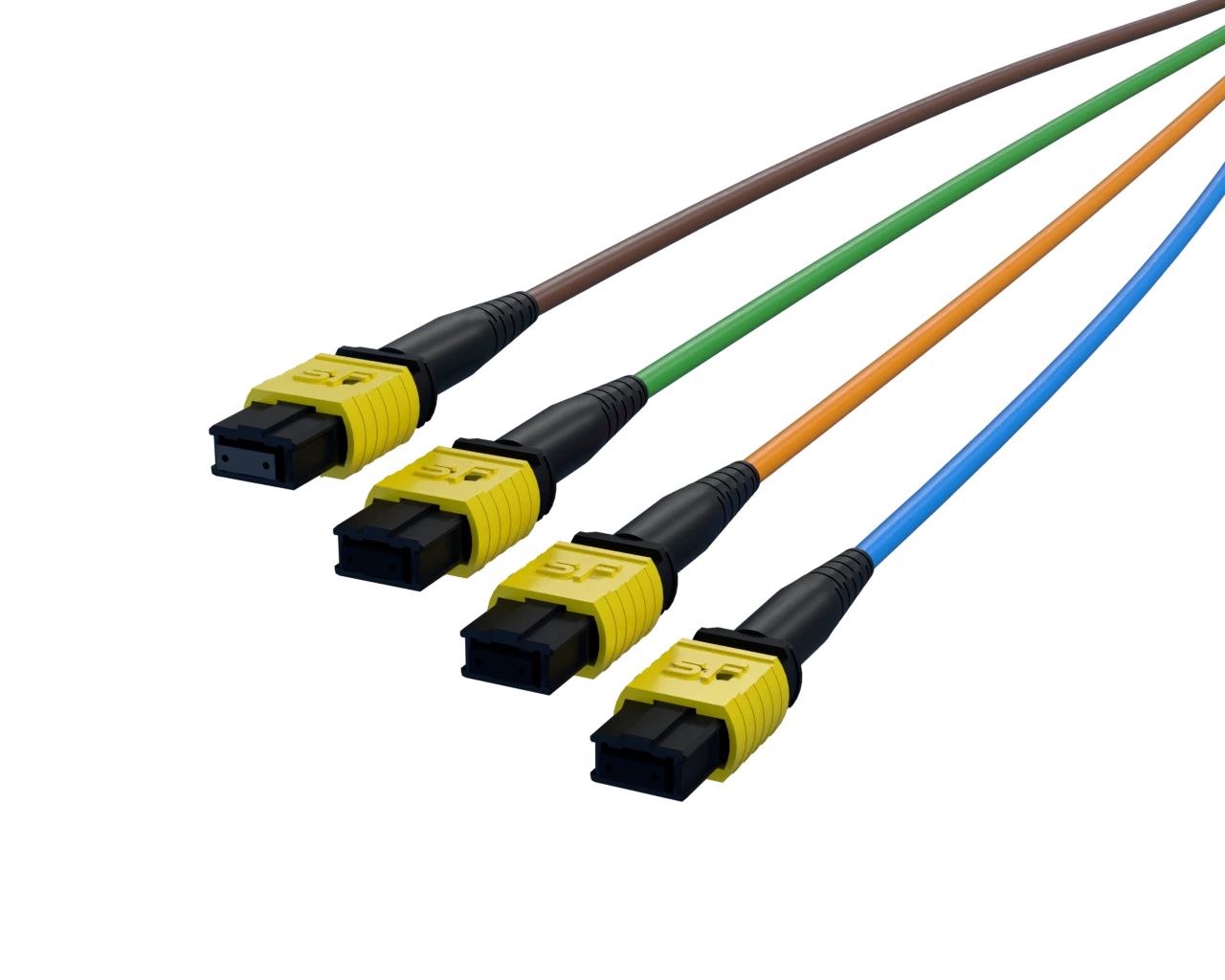

Die Upstream-Abgänge sind blau, orange, grün und braun farbcodiert, entsprechend der TIA-598-Reihenfolge für die Positionen 1 bis 4. Jede Switch-Fabric ist auf einen Blick erkennbar. Das beschleunigt die Installation und vermeidet Rätselraten bei Umzügen, Erweiterungen und Änderungen in dichten Leaf-Spine- und KI-Cluster-Fabrics.
FlexSHUFFLE™ ist im Patchkabelformat aufgebaut. Es muss weder ein Gehäuse noch eine Kassette oder ein Panel montiert werden, und es wird kein Rackplatz belegt. Die Konfektion wird wie jedes andere Patchkabel durch die vorhandenen Kabelführungen verlegt. Mit dem Wegfall der Kassette entfallen zudem zwei gesteckte MPO-Verbindungen pro Strecke, sodass mehr vom optischen Dämpfungsbudget für den Kanal verbleibt.
Die Konfektionen verwenden biegeunempfindliche Singlemode-Fasern G.657.A1 mit MPO-8-APC-Steckern, werden werkseitig terminiert und vor dem Versand zu 100% auf Einfügedämpfung und Rückflussdämpfung geprüft.
| Allgemein | |
| Konfiguration | 4x4 Mesh-Shuffle (4 × MPO-8 zu 4 × MPO-8) |
| Faseranzahl | 32 Fasern (8 pro MPO-8-Abgang) |
| Lane-Zuordnung | Mesh, duplex: Jeder MPO-8-Abgang verteilt seine vier Duplex-Lanes auf alle vier Abgänge der Gegenseite |
| Kennzeichnung der Abgänge | Upstream-Abgänge blau, orange, grün und braun farbcodiert (TIA-598-Positionen 1 bis 4) |
| Format | Patchkabel-Konfektion, kein Gehäuse, keine Kassette und kein Rackplatz erforderlich |
| Technische Daten | |
| Fasertyp | Singlemode G.657.A1 |
| Steckverbinder | MPO-8 (Stecker) und MPO-8 (Buchse), APC-Schliff |
| Schliffwinkel des Steckers | 8° APC (Schrägschliff mit physischem Kontakt) |
| Einfügedämpfung | ≤0.35 dB pro MPO-Stecker |
| Rückflussdämpfung | ≥60 dB |
| Betriebstemperatur | -20°C bis +70°C |
| Konformität | TIA/EIA-568, RoHS, REACH |
| Singlemode (G.657.A1), MPO-8 APC, 4x4 Mesh Duplex | |
| FSA-S7A2-32-4-MP8M-MP8F-MD | FlexSHUFFLE™-Konfektion, Singlemode (G.657.A1), 32 Fasern, 4x4 MPO-8(Buchse) / MPO-8(Stecker), Mesh, duplex |
