MPO Trunks und Fanouts

MPO (Multi-fiber Push-On) ist der allgemeine Industriestandard für Multifaser-Konnektivität. MTP® ist eine spezifische Marke von MPO-Steckverbindern, die von US Conec hergestellt und für Hochleistungsanwendungen optimiert wurde. Beide sind vollständig kompatibel; der eigentliche Unterschied liegt jedoch in der Verarbeitungsqualität. Bei ScaleFibre legen wir Wert auf Netzwerkkonsistenz, indem wir ausschließlich hochwertige MPO-Komponenten von Branchenführern wie US Conec und Senko verwenden. Durch den Einsatz von hochpräzisen Ferrulen und überlegenen Gehäusematerialien gewährleisten unsere Baugruppen stabile, verlustarme Verbindungen für kritische 400G- und 800G-Rechenzentrums-Links.

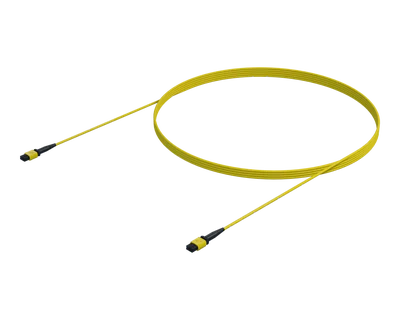

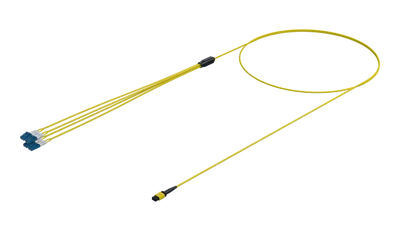

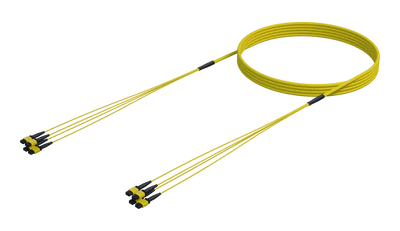

Ein MPO-Trunk-Kabel verfügt an beiden Enden über MPO-Steckverbinder und dient als ‘Rückgrat’ für hochdichte permanente Verbindungen zwischen Patchpanels. Im Gegensatz dazu wandelt eine MPO-Fanout-Baugruppe (oder Breakout-Kabel) von einem einzelnen MPO-Steckverbinder zu mehreren einzelnen Steckverbindern (wie LC oder SC) um. Dies ermöglicht die direkte Verbindung eines Hochgeschwindigkeits-Paralleloptik-Ports (z. B. 40G/100G) mit mehreren Duplex-Ports mit niedrigerer Geschwindigkeit, wodurch die Switch-Port-Auslastung maximiert wird.

Hochleistungs-KI-Cluster erfordern spezialisierte Konnektivität. Wir bieten MPO 1:2 Splitterkabel an, die speziell für NDR InfiniBand und Spectrum Ethernet entwickelt wurden. Diese Kabel verfügen über die maßgeschneiderte Polarität und die extrem verlustarme Leistung (APC), die zur Unterstützung von 200G/400G- und 800G-Twin-Port-OSFP-Transceivern erforderlich ist, und gewährleisten eine nahtlose Integration in NVIDIA Quantum-2 Switch-Architekturen.

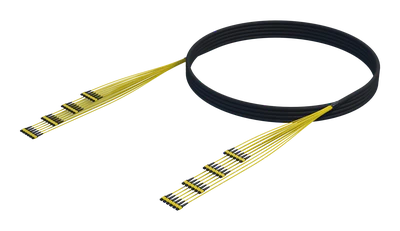

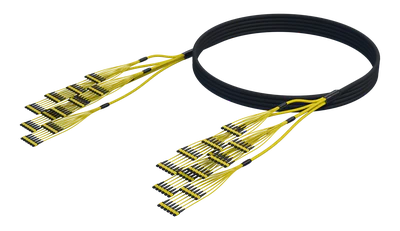

MPO-Trunks mit hoher Faseranzahl (High fibre count MPO trunks) wurden entwickelt, um das Kabelvolumen zu reduzieren und die Luftzirkulation in überlasteten Rechenzentrumspfaden zu verbessern. Durch die Konsolidierung von bis zu 144 Fasern in einem einzigen Mikrokernmantel reduzieren Sie die Fachbelegung im Vergleich zu mehreren kleineren Kabeln erheblich. Diese ‘Single-Pull’-Installationsmethode senkt die Arbeitskosten und vereinfacht die Verwaltung in Hyperscale-Spine-Leaf-Architekturen.

Die Polarität definiert die Zuordnung von Sende- (Tx) und Empfangssignalen (Rx). ScaleFibre-Baugruppen sind in Methode B (Reverse) erhältlich, dem Industriestandard für 40G/100G Paralleloptik, da sie Tx natürlich auf Rx ausrichtet. Wir bieten auch Methode A (Straight-through) und Methode C (Pair-flipped) an, um bestehende Infrastrukturen oder spezifische modulare Kassettenanforderungen zu erfüllen. Die Verwendung der falschen Polarität führt zu einem vollständigen Link-Fehler.

MPO-Verbindungen erfordern immer einen männlichen (mit Stiften) und einen weiblichen (ohne Stifte) Steckverbinder, um eine präzise Ausrichtung zu gewährleisten. Typischerweise sind MPO-Trunk-Kabel weiblich-zu-weiblich, um die Stifte während der Installation zu schützen, während die Transceiver und Patchpanel-Kassetten männliche Ports aufweisen. Unsere MPO-Trunks mit geringer Faseranzahl können jedoch mit gestifteten Steckverbindern für direkte Switch-zu-Switch-Verbindungen angepasst werden.

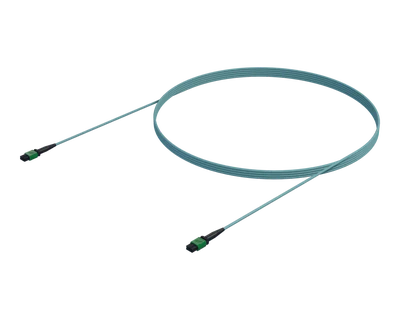

Unsere NVIDIA-kompatiblen MPO-Patchkabel verwenden eine APC (Angled Physical Contact) 8-Grad-Politur. Diese reflektiert Rückreflexionslicht in den Mantel, wodurch ein deutlich höherer Rückflussdämpfungswert (>60 dB) erreicht wird. Dies ist entscheidend für Hochgeschwindigkeits-Single-Mode-Systeme und die PAM4-Modulation, die in 400G/800G-Netzwerken verwendet wird, wo Signal-Rausch-Verhältnisse extrem gering sind.
