- Festes HighSTACK™-Chassis-Design für maximale Verbindungsstabilität
- AnchorLINK™ Seiten- und Heckeingangsclips für schnelle, werkzeuglose Kabelbefestigung
- Vergitterte LC Quadplex-Adapter für Lasersicherheit und Staubschutz
- Vorkonfiguriert mit Bandspleißkassetten für Massenfusions-Workflows
- 1,6 mm Stahlkonstruktion für strukturelle Integrität unter Volllast
- Gut sichtbare Portnummerierung zur schnellen Schaltkreisidentifikation
- Unterstützt Spleißen, Direktterminierung und vorkonfektionierte Baugruppen
- Kompatibel mit Standard-19-Zoll-Carrier- und Datenracks
Entwickelt, um zu Übertreffen
Mit Sicherheit Geliefert
Beschaffung Einfach Gemacht
Bereit für Schnelle Bereitstellung
Bereit für Skalierung
Compliance Gesichert
Die HighSTACK™-Serie ist eine speziell entwickelte Produktreihe von hochdichten, fest installierten Gehäusen für Hochleistungs-Carrier- und Rechenzentrumsnetze. Durch die Verwendung eines starren, nicht beweglichen Chassis bietet die HighSTACK™-Plattform absolute Stabilität für Glasfaserverbindungen mit hoher Faserzahl und eliminiert das Risiko von Makrobiegungen oder Steckerbelastungen, die oft mit verschiebbaren Einschüben in Umgebungen mit hoher Dichte verbunden sind.

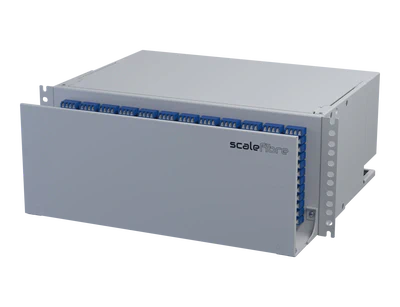

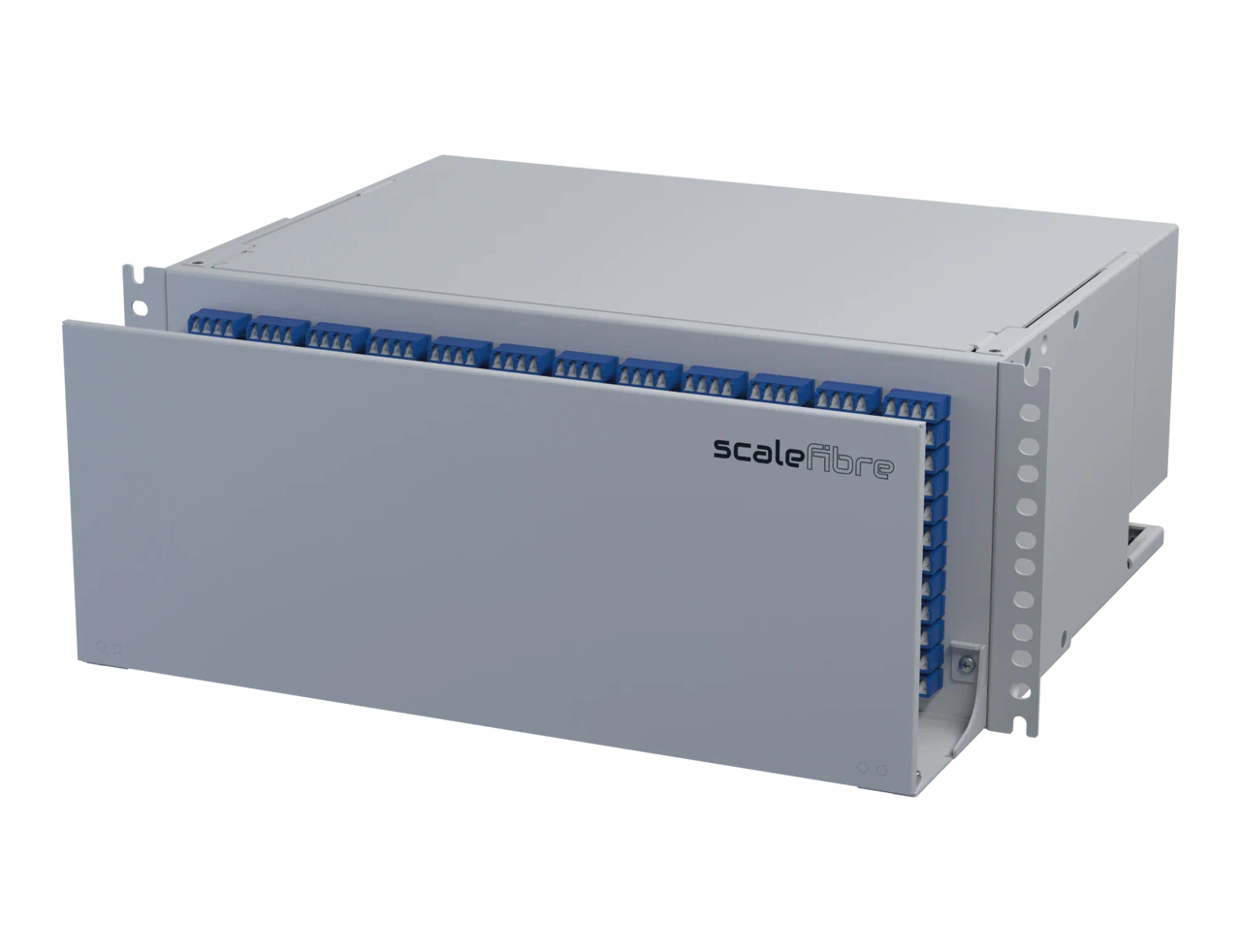

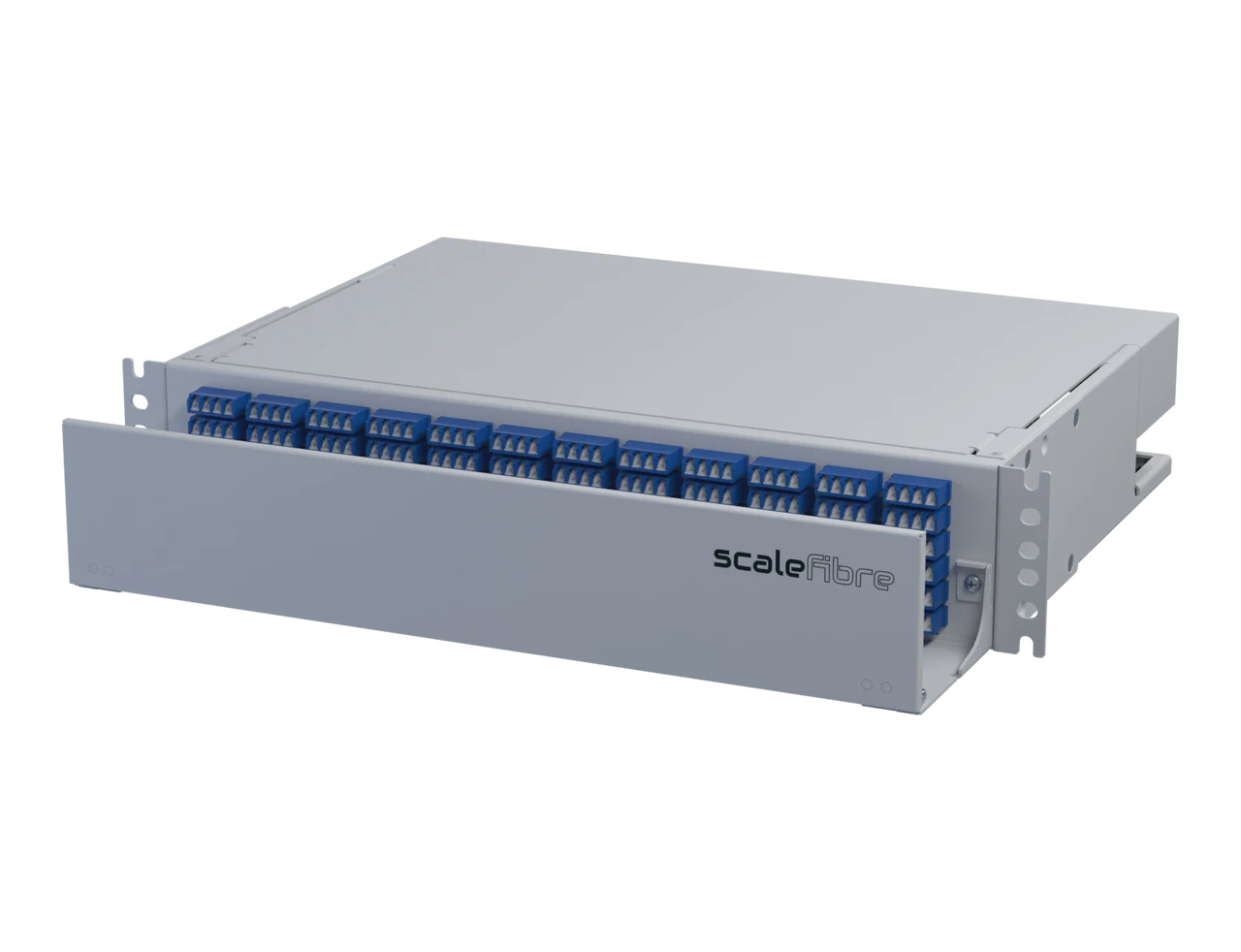

Erhältlich in 1HE-, 2HE- und 4HE-Konfigurationen, sind diese Gehäuse mit vergitterten LC Quadplex-Adaptern vorbestückt, um bis zu 576 Fasern in einem einzigen 4HE-Footprint zu unterstützen. Die interne Architektur ist für Massen-Fusionsspleißen optimiert und verfügt über spezielle Befestigungspunkte für ScaleFibre-Bandspleißkassetten, um saubere Übergänge von SmartRIBBON™-Backbones zu hochdichten Patchfeldern zu gewährleisten.

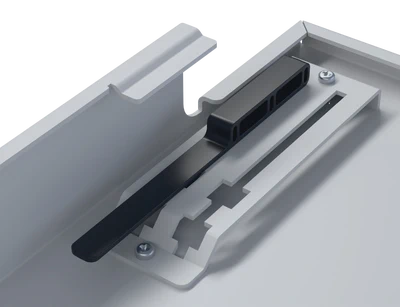

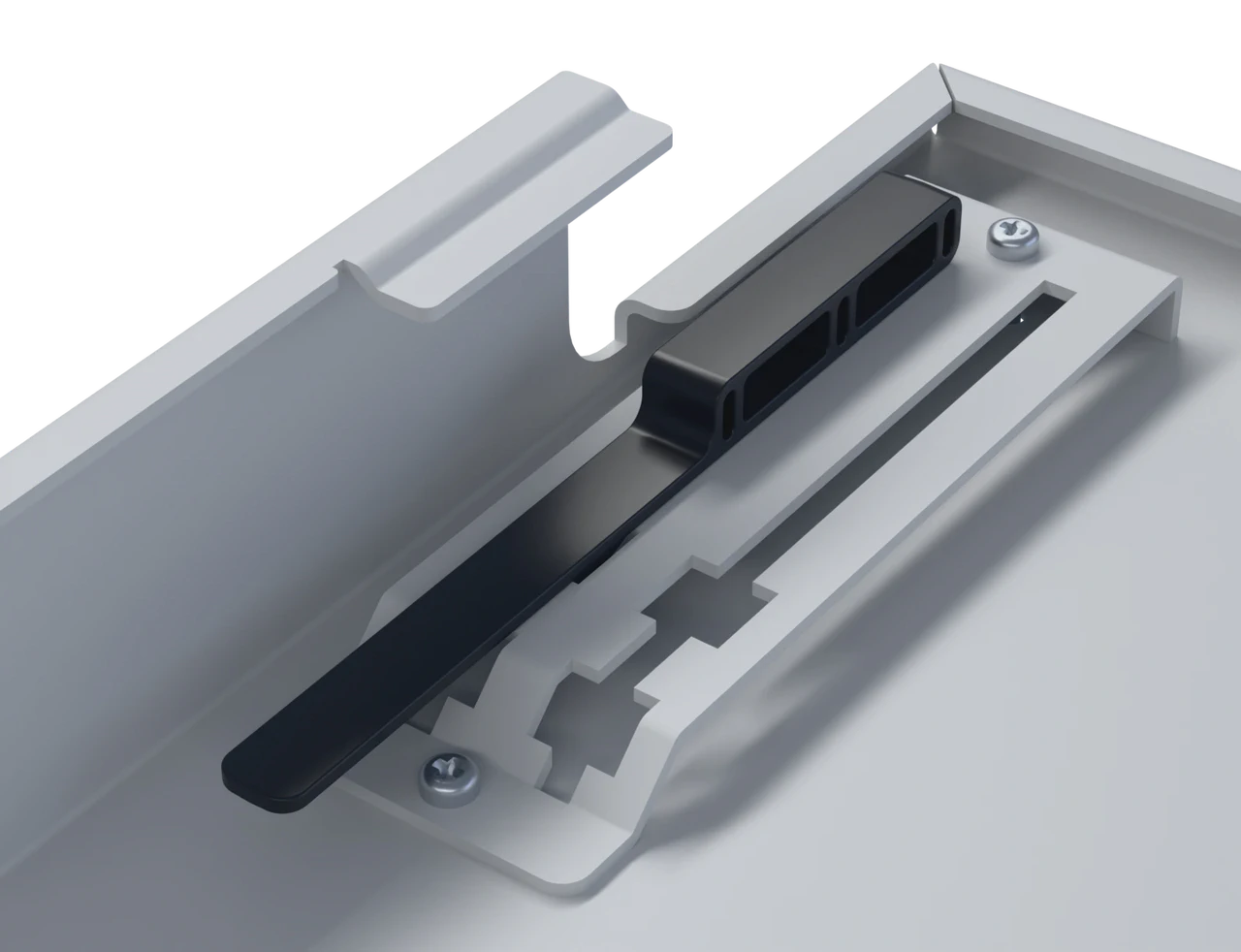

Jedes HighSTACK™-Gehäuse verfügt über das AnchorLINK™-Clip-System zur werkzeuglosen Kabelbefestigung. Diese Clips ermöglichen es, ankommende Kabel sofort in die hinteren oder seitlichen Einführungspunkte einzurasten, was eine hervorragende Zugentlastung und Biegeradiuskontrolle bietet, ohne dass traditionelle Kabelverschraubungen oder Kabelbinder erforderlich sind.
| Kapazität & Dichte | |

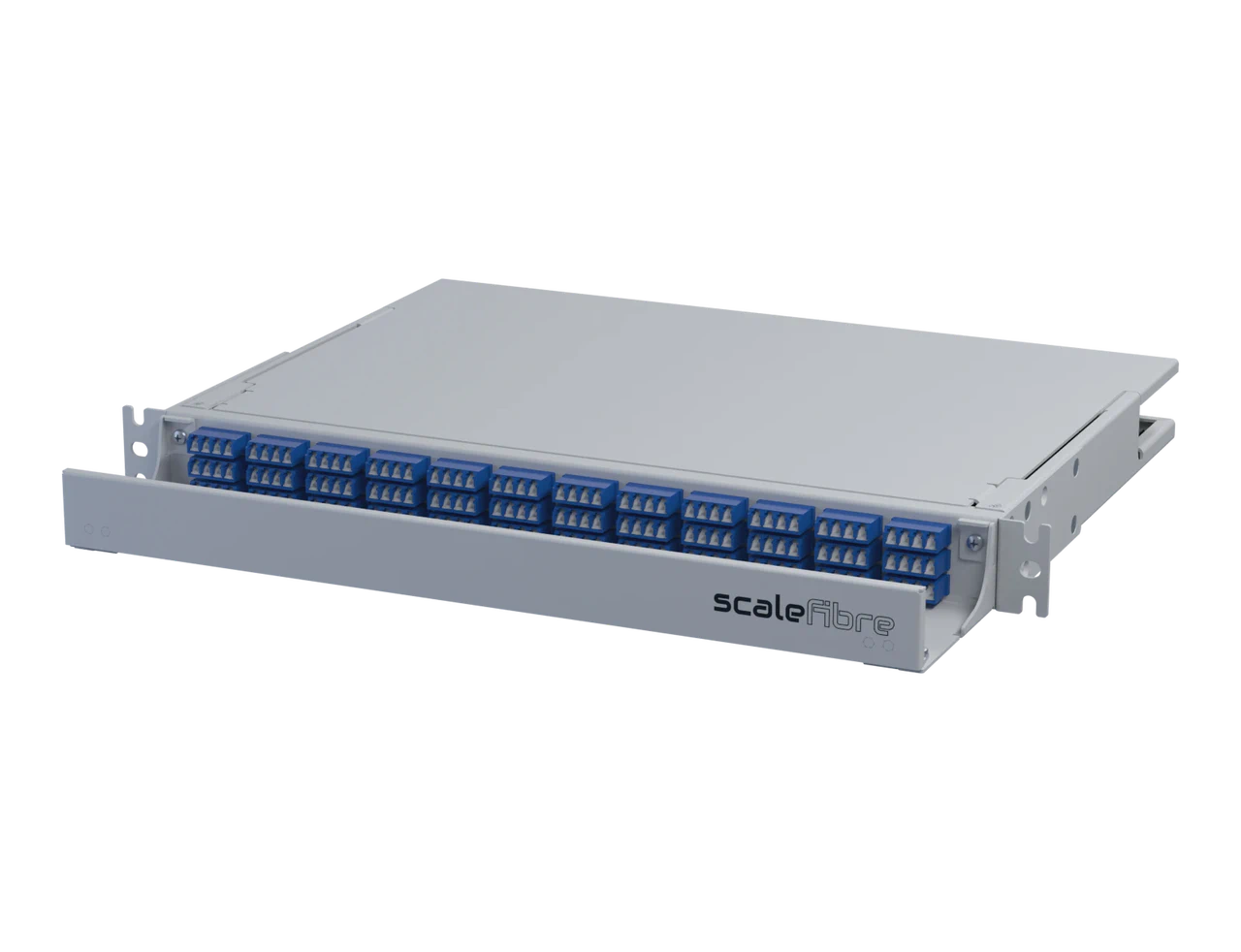

| 1HE Kapazität | 144 Fasern (36 x LC Quad Adapter) |
| 2HE Kapazität | 288 Fasern (72 x LC Quad Adapter) |
| 4HE Kapazität | 576 Fasern (144 x LC Quad Adapter) |
| Adapterstil | LC Quadplex Vergittert, Keramikhülse |
| Optische Leistung | |
| Pigtails | Bandpigtails in Spleißkonfigurationen enthalten |
| Einfügedämpfung | IEC 61753-1 Klasse B (Mittelwert ≤ 0,12dB; Max ≤ 0,25dB für >97%) |
| Rückflussdämpfung | LC/PC ≥ 50dB; LC/APC ≥ 65dB |
| Kabelmanagement | |
| Einführmechanismus | AnchorLINK™ Werkzeuglose Schnappclips |
| Einführungspositionen | Doppelte Heck- und Seitenführung |
| Kabelkompatibilität | Loose Tube, SmartRIBBON™ und vorkonfektionierte Breakouts |
| Konstruktion | |
| Breite | 483 mm (19") |
| Tiefe | 300 mm |
| Höhe (1HE/2HE/4HE) | 44mm / 88mm / 176mm |
| Konformität | |
| Rack-Standard | EIA-310 19 Zoll Kompatibilität |
| RoHS3-konform | Ja |
| HighSTACK Spleißgehäuse, LC/UPC | |

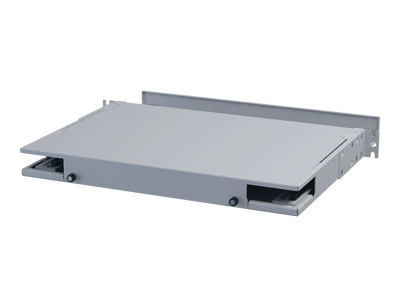

| HS-1RU-S-144F-LC | HighSTACK 1HE Gehäuse, 12F Bandspleißen, 144F LC/UPC (36 x Quad), Vergittert |

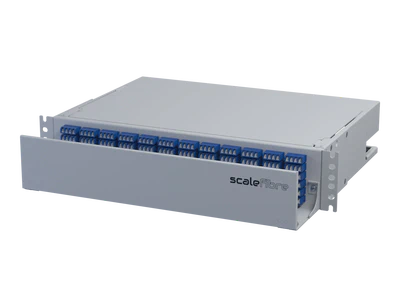

| HS-2RU-S-288F-LC | HighSTACK 2HE Gehäuse, 12F Bandspleißen, 288F LC/UPC (72 x Quad), Vergittert |
| HS-4RU-S-576F-LC | HighSTACK 4HE Gehäuse, 12F Bandspleißen, 576F LC/UPC (144 x Quad), Vergittert |
| HighSTACK Spleißgehäuse, LC/APC | |
| HS-1RU-S-144F-LCA | HighSTACK 1HE Gehäuse, 12F Bandspleißen, 144F LC/APC (36 x Quad), Vergittert |
| HS-2RU-S-288F-LCA | HighSTACK 2HE Gehäuse, 12F Bandspleißen, 288F LC/APC (72 x Quad), Vergittert |
| HS-4RU-S-576F-LCA | HighSTACK 4HE Gehäuse, 12F Bandspleißen, 576F LC/APC (144 x Quad), Vergittert |
| HighSTACK Patch-Gehäuse, LC/UPC | |
| HS-1RU-P-144F-LC | HighSTACK 1HE Gehäuse, Patching, 144F LC/UPC (36 x Quad), Vergittert |
| HS-2RU-P-288F-LC | HighSTACK 2HE Gehäuse, Patching, 288F LC/UPC (72 x Quad), Vergittert |
| HS-4RU-P-576F-LC | HighSTACK 4HE Gehäuse, Patching, 576F LC/UPC (144 x Quad), Vergittert |
| HighSTACK Patch-Gehäuse, LC/APC | |
| HS-1RU-P-144F-LCA | HighSTACK 1HE Gehäuse, Patching, 144F LC/APC (36 x Quad), Vergittert |
| HS-2RU-P-288F-LCA | HighSTACK 2HE Gehäuse, Patching, 288F LC/APC (72 x Quad), Vergittert |
| HS-4RU-P-576F-LCA | HighSTACK 4HE Gehäuse, Patching, 576F LC/APC (144 x Quad), Vergittert |
