- 900μm Kern passt zu FieldFIT™-Steckverbindern
- 2 mm Subkabel ermöglicht Indoor-Routing
- LSZH-Mantel sicher für den Innenbereich
- Wassergeschützt für Zuverlässigkeit im Außenbereich
- Geeignet für Luft-, Kanal- und Erdverlegung
- Doppelte FRP-Festigkeitselemente für mehr Belastbarkeit
- Flaches Profil passt in enge Räume
Entwickelt, um zu übertreffen
Mit Sicherheit geliefert
Beschaffung einfach gemacht
Bereit für schnelle Bereitstellung
Bereit für Skalierung
Konformität gesichert

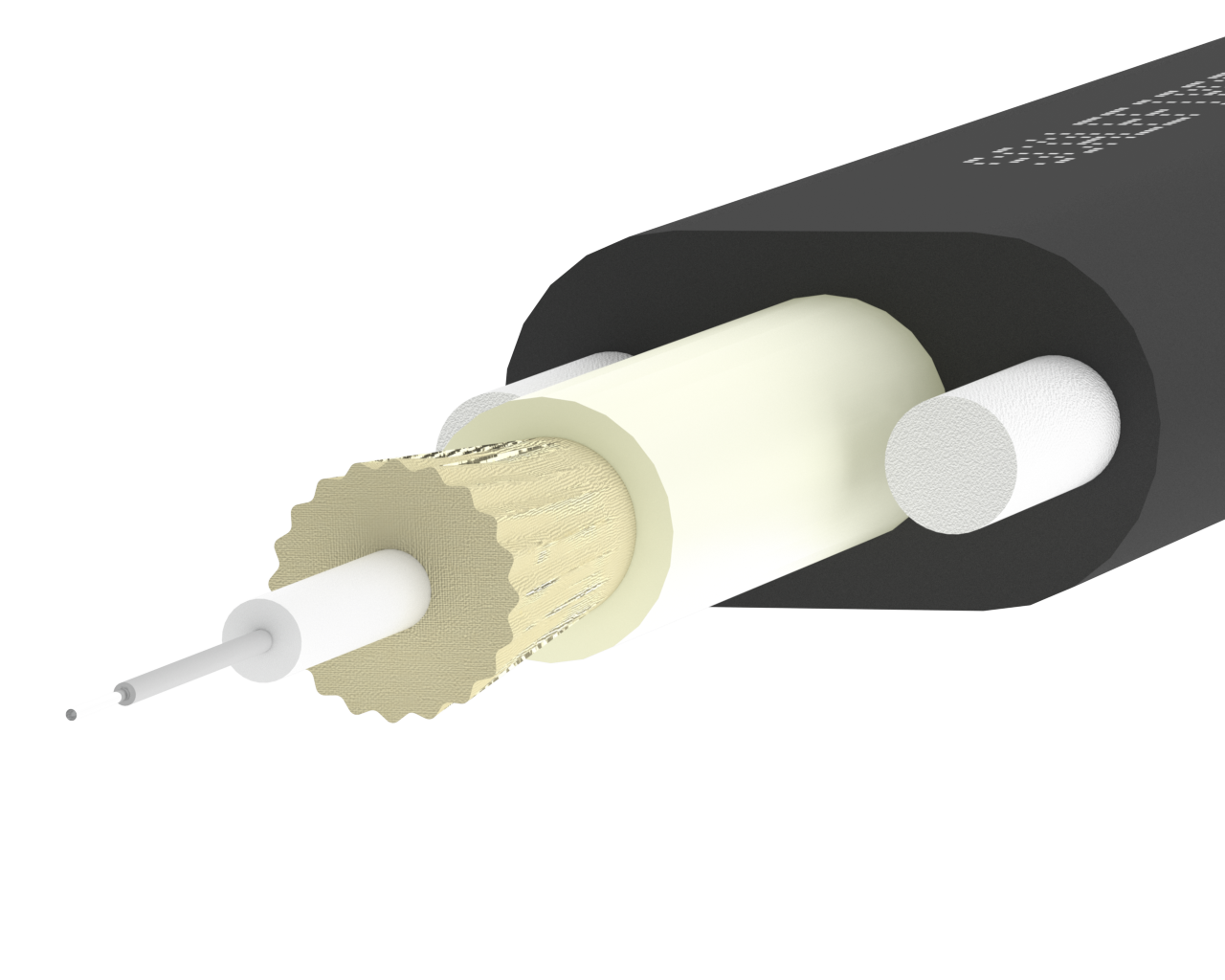

Dieses Flachkabel wurde für die schnelle und flexible Verlegung in Einfamilien- und Doppelhäusern entwickelt und vereint Robustheit für den Außenbereich mit Flexibilität für den Innenbereich.
Die zweilagige Konstruktion verfügt über einen robusten PE-Außenmantel, der sich sauber abziehen lässt und ein 2,0 mm LSZH-Subkabel mit einem 900 μm Kern freigibt, das für die direkte Feldkonfektionierung mit ScaleFibre FieldFIT™ Steckverbindern bereit ist.
Es ist in dielektrischer Ausführung (frei von metallischen Elementen) erhältlich und eignet sich für die Installation in der Luft, in Kabelkanälen und im Erdreich. Dank seines flachen Profils ist es einfach zu handhaben und eng zu verlegen, während die wasserdichte Konstruktion eine zuverlässige Funktion auch unter rauen Umgebungsbedingungen gewährleistet.
| Konstruktionsdetails | |
| Faseranzahl | 1 Faser |
| Fasertyp | Singlemode (OS2), ITU-T G.657.A1 |
| Außenmantelmaterial | Polyethylen (PE) |
| Kabelmantelmaterial | Raucharm und halogenfrei (LSZH) |
| Festigkeitsträger | Dielektrische oder ortbare (Kupfer) Optionen |
| Kabelabmessungen | |
| Nomineller Außendurchmesser | 8,2 mm x 4,5 mm |
| Gewicht | 40,5 kg/km |
| Mechanische Eigenschaften | |
| Max. Zugbelastung (kurzfristig) | 1,35 kN |
| Max. Zugbelastung (langfristig) | 400 N |
| Druckfestigkeit | 1000 N / 10 cm |
| Biegeradius (Installation) | ≥20 × Außendurchmesser |
| Biegeradius (statisch) | ≥10 × Außendurchmesser |
| Umwelteigenschaften | |
| Temperatur – Installation | -10°C bis +60°C |
| Temperatur – Betrieb | -20°C bis +70°C |
| Temperatur – Lagerung | -20°C bis +70°C |
| Einhaltung | |
| Normen | IEC 60794-1-2, IEC 60794-3, AS/CA S008, ITU-T G.657.A1 |
| RoHS3-konform | Ja |
| EasyDROP™ 1F-Varianten | |
| C-FDC-S7-1-P | EasyDROP™ Flach-Dropkabel für den Außenbereich mit 2-mm-Subkabel, Singlemode (G.657.A1), Simplex |
| C-FDT-S7-1-P | EasyDROP™ ortbares Flach-Dropkabel für den Außenbereich mit 2-mm-Subkabel, Singlemode (G.657.A1), Simplex |
