Infographic

OFNP vs. OFNR vs. CPR vs. LSZH: Der globale Leitfaden für Glasfaserkabelmäntel

Die entscheidenden Unterschiede zwischen nordamerikanischen (NEC) und europäischen (CPR) Brandschutzstandards für Glasfaserinfrastrukturen verstehen.

Die Wahl des richtigen Kabelmantels ist ein Gleichgewicht aus regionaler Code-Konformität, Materialwissenschaft und Sicherheitsprioritäten. Das Verständnis des Unterschieds zwischen NEC- und CPR-Rahmenwerken stellt sicher, dass Ihr Netzwerk sowohl widerstandsfähig als auch konform ist.

Globaler Klassifizierungsleitfaden

Die Wahl des richtigen Kabelmantels ist ein Gleichgewicht zwischen regionaler Code-Konformität und spezifischen Umweltrisiken. Nordamerikanische Märkte priorisieren die Sicherheit der Luftführung (NEC), während europäische und asiatische Märkte den Fokus auf die menschliche Toxizität und Emissionskontrolle legen (CPR/LSZH).

NEC: OFNP & OFNR

Nordamerika

Der Standard für Bauvorschriften in den USA und Kanada. Umfasst Plenum (OFNP) für HLK-Räume und Riser (OFNR) für vertikale Schächte.

  • OFNP: NFPA 262 Steiner Tunnel bewertet
  • OFNR: UL 1666 Flammenausbreitungsbewertung
  • Entwickelt für spezifische Gebäudezonen
  • Primär auf Fluorpolymer oder PVC basierend

Euroklasse: CPR B2ca/Cca

Europa

Obligatorisch für permanente Installationen in der EU und im Vereinigten Königreich. Bietet individuelle Bewertungen für Rauch, brennende Tröpfchen und Säure.

  • Gesetzlich vorgeschrieben für alle permanenten EU-Installationen
  • Überragender Schutz vor Wärmefreisetzung und Brandwachstum
  • Gewährleistet sichere Rauchwerte für die Evakuierung öffentlicher Gebäude
  • Schützt Hardware vor sauren Verbrennungsnebenprodukten

LSZH (Low Smoke Zero Halogen)

Asien & Ozeanien

Der bevorzugte Standard für Asien und Australien. Bewertet gemäß IEC 60754 (und manchmal weiteren).

  • Halogenfrei (IEC 60754)
  • Geringe Rauchentwicklung (IEC 61034-2)
  • Nicht-korrosiv für GPU-/AI-Server-Fabrics
  • Ideal für Rechenzentren und Gebäude in Asien

Regionale Sicherheits-Benchmarks

Jeder wichtige globale Markt priorisiert eine spezifische Sicherheitsmetrik, um seine höchste Stufe der Kabelinfrastruktur zu definieren.

5.0 ft

USA (OFNP) Flammengrenze

≤ 20 W/s

EUROPA (B2ca) FIGRA

0.0%

ASIEN (LSZH) Halogene

4.3 pH

GLOBAL (Nicht-säurehaltig)
Product Image
Featured Solution

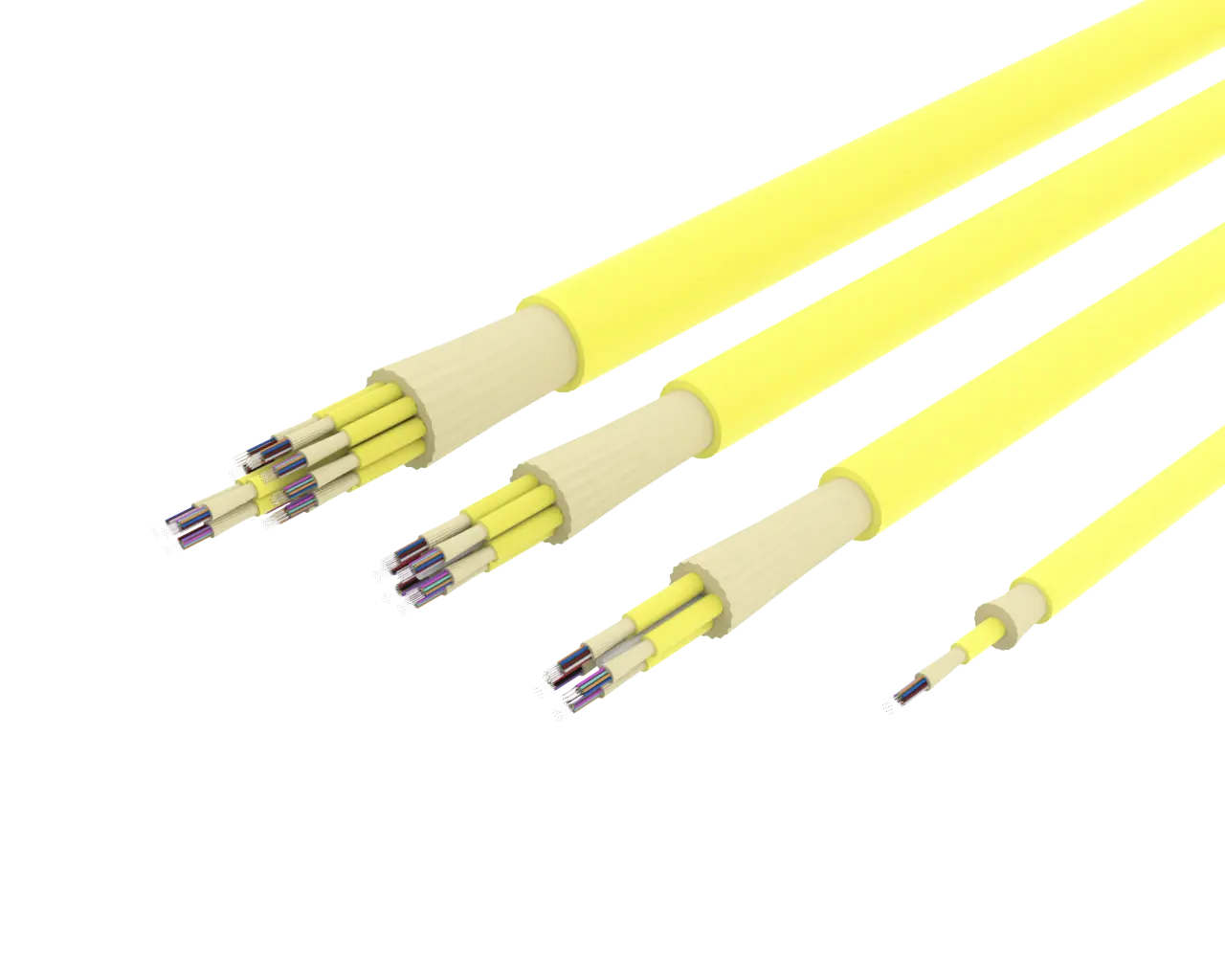

Innenkabel

Die Palette der optischen Glasfaserkabel für den Innenbereich von ScaleFibre.

View Product Details

Die Materialwissenschaft des Schutzes

1
Thermischer Widerstand

OFNP-Mäntel verwenden fluoriertes Ethylenpropylen (FEP) mit einem Sauerstoffindex von >95 %, um eine Zündung in Luft zu verhindern.

2
Endothermische Kühlung

LSZH-Mäntel enthalten hydratisierte Mineralien, die eine endothermische Reaktion eingehen und Wasserdampf freisetzen, um das Kabel zu kühlen.

3
Intumeszierende Verkohlung

Flammhemmende Polymere können während der Verbrennung eine thermisch stabile Verkohlung oder Schutzschicht bilden, die dazu beiträgt, die Wärmeübertragung zu verlangsamen und die Flammenausbreitung zu reduzieren, wodurch interne Kabelkomponenten geschützt werden.

4
Emissionsmanagement

Halogenfreie Verbindungen verhindern die Bildung von korrosivem Chlorwasserstoffgas (HCl) während der Verbrennung, wodurch giftige und korrosive Emissionen im Vergleich zu PVC-basierten Materialien reduziert werden.

Hauptgefahren bei Kabelbränden

In geschlossenen Räumen verursachen Rauchinhalation und Korrosion von Geräten oft mehr Schaden als die Flammen selbst.

Mantelleistungs-Profil

Ein hochrangiger Vergleich zwischen regionalen und Materialstandards.

Nordamerikanischer NEC (OFNP/OFNR)

  • →
    Anwendung: Standards, definiert durch NFPA 70 für US/kanadische Gebäude.
  • →
    Brandprüfung: Fokus auf den Steiner-Tunnel-Test (NFPA 262).
  • →
    Einstufung: OFNR (Riser) und OFNP (Plenum) Einstufungen für verschiedene Bereiche.
  • →
    Umwelt: Starker Fokus auf Flammenausbreitung und Rauchdichte.

Europäische CPR

  • →
    Anwendung: Obligatorische Euroklassen gemäß EN 50575 für EU-Gebiet.
  • →
    Brandprüfung: Fokus auf FIGRA (Brandwachstumsrate) und Wärmefreisetzung.
  • →
    Einstufung: Bereich von Fca bis Aca, mit einer praktischen Grenze von B2ca.
  • →
    Umwelt: Strenge ’s, d, a’ Einstufungen für Rauch, brennende Tröpfchen und Säure.

Brandwachstumsraten-Index (FIGRA) nach Klasse

Sicherheitsstufen
CPR B2ca und Cca bieten die geringste Wärmefreisetzung und sind für moderne europäische Hochdichte-Installationen obligatorisch.

Real-World Applications

Öffentliche Gebäude
Öffentliche Gebäude

Verwendung des korrekt bewerteten Kabelmantels für öffentliche Gebäude, die oft ein höheres Niveau erfordern.

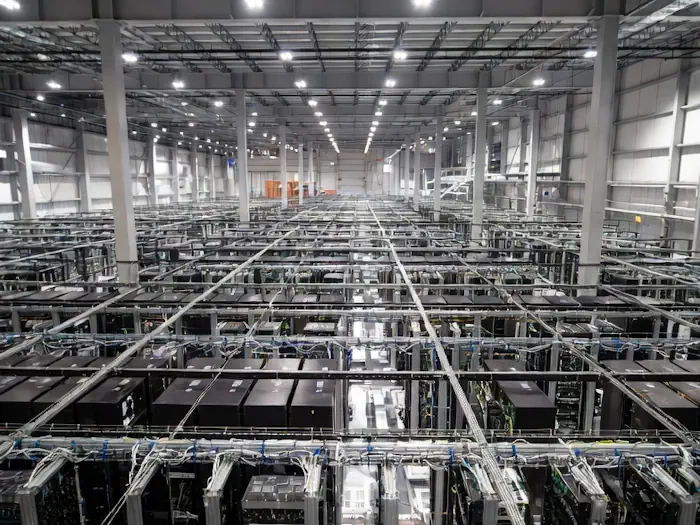

Rechenzentrum und Hyperscale
Rechenzentrum und Hyperscale

Verwendung der richtigen Kabelmantelklasse im richtigen Land, um die Einhaltung lokaler Vorschriften zu gewährleisten.

Hochwertige GPU-Cluster
Hochwertige GPU-Cluster

Verwendung von hochwertigen CPR-Mänteln, um zu verhindern, dass saures Gas millionenschwere Halbleiter-Fabrics korrodiert.

Technical FAQ

+ Warum ist 'Halogenfrei' (LSZH) entscheidend für Server?
Standard-PVC-Mäntel enthalten Halogene wie Chlor. Beim Verbrennen setzen sie Chlorwasserstoffgas frei. In Kontakt mit Feuchtigkeit bildet sich Salzsäure, die elektrische Geräte korrodiert. LSZH trägt dazu bei, dass Ihre teuren Rechen-, Speicher- oder GPU-Fabrics nach einem kleinen Brandereignis funktionsfähig bleiben.
+ Kann ich OFNR in einem Plenum-Bereich verwenden?
Nein. OFNR (Riser) erfüllt nicht die Anforderungen an die Rauchunterdrückung oder Flammhemmung, die für Plenums erforderlich sind. Sie können jedoch OFNP (Plenum) in einem Riser-Bereich verwenden. Für nordamerikanische Hochdichte-Installationen empfehlen wir TightBEND Plenum-Kabel, um die Einhaltung der Vorschriften in allen Zonen zu gewährleisten.
+ Kann ich OFNP in einem Riser-Bereich verwenden?
Ja. In der nordamerikanischen NEC-Hierarchie ist OFNP (Plenum) die höchste Bewertung und ist ‘abwärtskompatibel’ mit Riser- (OFNR) und Allzweck- (OFNG) Umgebungen. Während Sie ein Riser-Kabel nicht in einem Plenum-Bereich verwenden können, können Sie ein Plenum-Kabel in einem Riser-Bereich verwenden. Kunden spezifizieren ein Plenum-Kabel wie TightBEND Plenum für das gesamte Projekt, um die Lagerhaltung zu vereinfachen und maximale Brandsicherheit in allen vertikalen und horizontalen Leitungsführungen des Gebäudes zu gewährleisten.
+ Was ist der Unterschied zwischen IEC und CPR?
IEC 60332/60754 sind die Testmethoden für Toxizität und Rauch. CPR (EN 50575) ist der europäische Rechtsrahmen, der diese Testergebnisse verwendet, um Kabel in Euroklassen (B2ca, Cca usw.) einzuteilen. Während IEC ein Standard ist, ist CPR das Gesetz in der EU und im Vereinigten Königreich.
+ Warum sind LSZH-Kabel manchmal steifer?
Um eine halogenfreie Flammhemmung zu erreichen, verwenden Hersteller hohe Konzentrationen mineralischer Füllstoffe wie Aluminiumtrihydrat. Dies macht den Mantel weniger flexibel als Standard-PVC. Um dies in Hochdichte-Racks zu kompensieren, wechseln viele Kunden zu Kabeln wie der Produktreihe der SlimCORE Mikro-Kabel, die den Biegeradius trotz der steiferen Materialien optimieren.
+ Wie wirkt sich die CPR-Bewertung auf Hochdichte-KI-Cluster aus?
KI-Cluster erzeugen massive Wärme. Ein Kabel mit einer niedrigen CPR-Bewertung (wie Dca oder Eca) kann zu einem schnellen ‘Flashover’-Brand beitragen. Die Verwendung von höher bewerteten CPR-MPO-Trunkkabeln bietet die notwendige thermische Barriere und verhindert, dass sich das Feuer durch Kabeltrassen in das Herz des Rechen-Fabrics ausbreitet.
+ Was bedeuten die Suffixe 's', 'd' und 'a' in den europäischen Euroklasse-/CPR-Kabelbewertungen?
Dies sind zusätzliche Sicherheitskriterien gemäß CPR. Der ’s’-Wert spiegelt die Rauchdichte/-azidität wider, wobei ‘s1’ die höchste Leistung darstellt. Der ’d’-Wert spiegelt brennende Tröpfchen wider, wobei ‘d0’ ‘keine brennenden Tröpfchen’ bedeutet (verhindert, dass Feuer auf darunterliegende Geräte tropft). Der ‘a’-Wert spiegelt die Gasazidität wider, wobei ‘a1’ den niedrigsten Säuregrad anzeigt.
+ Können LSZH-Kabel im Freien verwendet werden?
Standard-LSZH-Innenmäntel sind nicht UV-stabilisiert oder wasserdicht. Für Übergänge zwischen Gebäuden sollten Sie ein für den Innen- und Außenbereich geeignetes Kabel wie SmartRIBBON Indoor/Outdoor verwenden, das eine wasserdichte Konstruktion aufweist.
+ Ist OFNP dasselbe wie LSZH?
Nicht unbedingt. OFNP (Plenum) ist eine nordamerikanische Brandschutzklassifizierung, die oft Fluorpolymere verwendet (die Halogene enthalten, aber sehr feuerbeständig sind). LSZH ist eine Materialspezifikation (Low Smoke Zero Halogen). Es kann ein LSZH-Kabel geben, das NICHT Plenum-zertifiziert ist, und ein Plenum-Kabel, das NICHT LSZH ist. Für globale Projekte bietet ScaleFibre SmartRIBBON Dual-Rated-Kabel an, die so konstruiert sind, dass sie überlappende internationale Sicherheitskriterien erfüllen.
+ Wie sollte ich große Kabeltrommeln mit hochsicherheitszertifizierten Glasfasern handhaben?
Aufgrund der mineralischen Füllstoffe in hochsicheren Mänteln sind diese während der Installation anfälliger für ‘Knicke’ oder Kompression. Befolgen Sie immer unseren Leitfaden zur Handhabung von Kabeltrommeln und stellen Sie sicher, dass Sie den minimalen Biegeradius nicht überschreiten oder die internen Fasern nicht quetschen, bevor sie überhaupt verlegt werden.

Wählen Sie die richtigen Kabel für den Brandschutz

Benötigt Ihr nächstes Bauvorhaben nordamerikanisches OFNP oder europäisches CPR B2ca? Nehmen Sie noch heute Kontakt mit uns auf.

Kontaktieren Sie unser Team

Eine Reihe von Kabeloptionen für OFNP-, OFNR- und CPR-klassifizierte Baugruppen.

References & Footnotes

  1. NFPA 262: Standardprüfmethode für Flammenausbreitung und Rauchentwicklung von Drähten und Kabeln (Plenum).
  2. EN 50575: Strom-, Steuer- und Kommunikationskabel - Bauproduktenverordnung (CPR).
  3. IEC 60754-2: Bestimmung der Azidität und Leitfähigkeit von Gasen, die bei der Verbrennung entstehen.
  4. UL 1666: Standard für die Prüfung der Flammenausbreitungshöhe von Kabeln (Riser).
