OPTISCHE STANDARDS

Was ist der Unterschied: G.652.D vs. G.657.A1?

Ein technischer Vergleich der Industriestandard-Singlemodefasern G.652.D und der biegeunempfindlichen G.657.A1.

G.652.D war viele Jahre lang der Industriestandard, doch seine inhärente Biegeempfindlichkeit wurde in engen Umgebungen wie Racks, Gehäusen und Kundenräumlichkeiten zum Problem. G.657.A1 wurde speziell entwickelt, um diese Probleme zu lösen, indem es einen reduzierten Biegeradius bietet, der hilft, die Signalintegrität in beengten Räumen aufrechtzuerhalten.

G.652.D (Standard-SMF)

  • ✕
    Biegeempfindlichkeit: Hoher Makrobiegeverlust; Signalfehler treten bei Radien unter 30mm auf.
  • ✕
    Althergebrachtes Backbone: Das globale ‘Arbeitspferd’, optimiert für Langstrecken- und ländliche Spannen.
  • ✕
    Kostenführer: Die wirtschaftlichste Faser aufgrund massiver Skaleneffekte.
  • ✕
    Starre Verlegung: Am besten für gerade, unterirdische Kanäle und lange Freileitungen.

G.657.A1 (Biegeunempfindlich)

  • ✓
    Biegefestigkeit: Bewahrt die Signalintegrität bei Radien von nur 10mm.
  • ✓
    Abwärtskompatibel: Vollständig spleißkompatibel mit bestehenden G.652.D-Netzwerken.
  • ✓
    Grabenunterstützt: Verfügt über einen refraktiven ‘Graben’, um Licht im Kern gefangen zu halten.
  • ✓
    Urbane Spezialität: Ideal für komplexe FTTH, MDUs und Rechenzentrumsverkabelungen.

Der Vorteil der Biegeunempfindlichkeit

Vergleich der mechanischen und optischen Widerstandsfähigkeit von G.657.A1-Fasern gegenüber Standard-G.652.D.

10mm

Minimaler Biegeradius

0.25dB

Max. Verlust bei 15mm Biegung

100%

Abwärtskompatibilität

35%

Geringere Wartungskosten

ITU-T Standardstufen

Die richtige Faserauswahl gleicht die physikalischen Einschränkungen der Installationsumgebung mit Kosten und Kompatibilität aus.

ALLGEMEINER STANDARD

G.652.D

Industrie-Arbeitspferd

Der globale Standard für nicht-dispersionsverschobene Fasern. Optimiert für den Betrieb bei 1310nm mit einem Vollspektrumfenster von 1260nm bis 1625nm.

  • Nulldispersion bei 1310 nm
  • Niedrigste Anschaffungskosten
  • Höherer Verlust durch Makrobiegen
SCALEFIBRE STANDARD

G.657.A1

Biegeunempfindlich

Die erste Stufe der biegeunempfindlichen Faser. Entwickelt für die urbane Verteilung, wo enge Kurven und überfüllte Leitungen häufig vorkommen.

  • 10 mm minimaler Biegeradius
  • Volle Abwärtskompatibilität
  • Reduziert Ausfall-'Truck Rolls'
AUCH VERFÜGBAR

G.657.A2

Extreme Widerstandsfähigkeit

Entwickelt für Kundenstandorte und hochdichte Patchfelder. Kann um Türrahmen und Wandhohlräume herum verlegt werden, ohne das Signal zu beeinträchtigen.

  • 7,5 mm Biegeradius (G.657.A2)
  • Grabenunterstützte Lichtführung
  • Maximale Installationsflexibilität

Evolution der Singlemode-Standards

Von der Geburt der Faser bis zur biegeunempfindlichen Revolution.

1984
Geburt von G.652

ITU-T führt den ersten Standard für nicht-dispersionsverschobene Fasern ein.

2000er
Der LWP-Durchbruch

G.652.D eliminiert den ‘Wasserpeak’ bei 1383nm und ermöglicht CWDM im gesamten Spektrum.

2006
G.657 etabliert

Der G.657-Standard wird geboren, um die globale Fiber-to-the-Home (FTTH)-Expansion zu unterstützen.

2023 - 2028
Die Dichte-Revolution

Einführung von 200-Mikron- und 180-Mikron-BI-Fasern zur Maximierung der Kanalisierungskapazität für 5G und KI.

Wo Standards auf die Realität treffen

Strategischer Einsatz basierend auf physikalischen Einschränkungen und Biegeanforderungen.

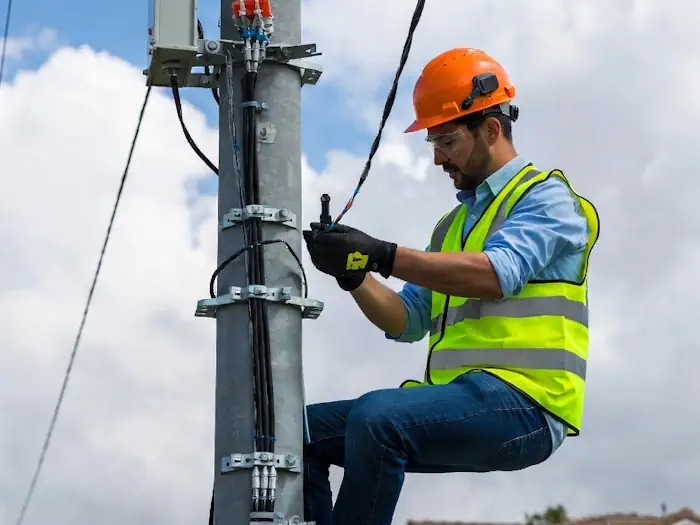

FTTH & Gebäudeinstallationen
FTTH & Gebäudeinstallationen

G.657.A1 ist unerlässlich für die Navigation durch enge Kurven und kompakte ONT-Gehäuse, wo G.652.D hohe Makrobiegeverluste erleiden würde.

Hyperscale-Infrastruktur
Hyperscale-Infrastruktur

Bietet die erforderliche Widerstandsfähigkeit für hochdichte, hochfaserige Verkabelungen, die durch komplexe Anlagenwege geführt werden müssen.

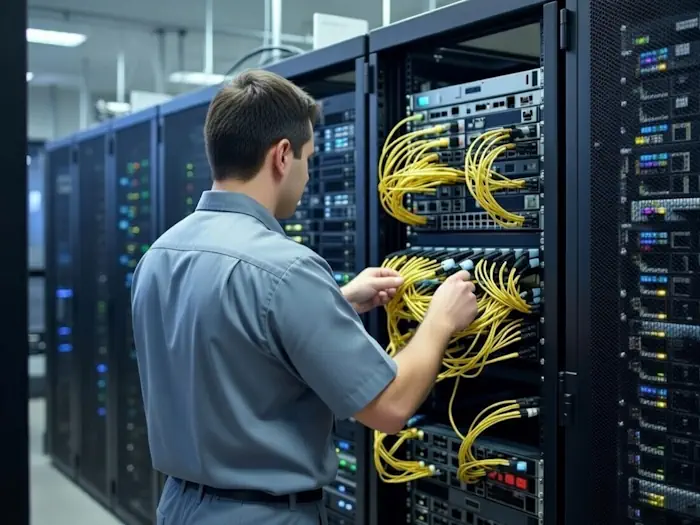

Rechenzentrum-Patching
Rechenzentrum-Patching

Bewältigt die Überlastung in 19-Zoll-Racks und Kabeltrassen, wo enge Biegungen und Kabelreserven unvermeidlich sind.

Makrobiegeverlust bei 1625nm (dB)

Mechanische Widerstandsfähigkeit
G.657.A1 weist massive Verbesserungen im Verlust gegenüber G.652.D bei engen 15mm-Biegungen auf.
Product Image
Featured Solution

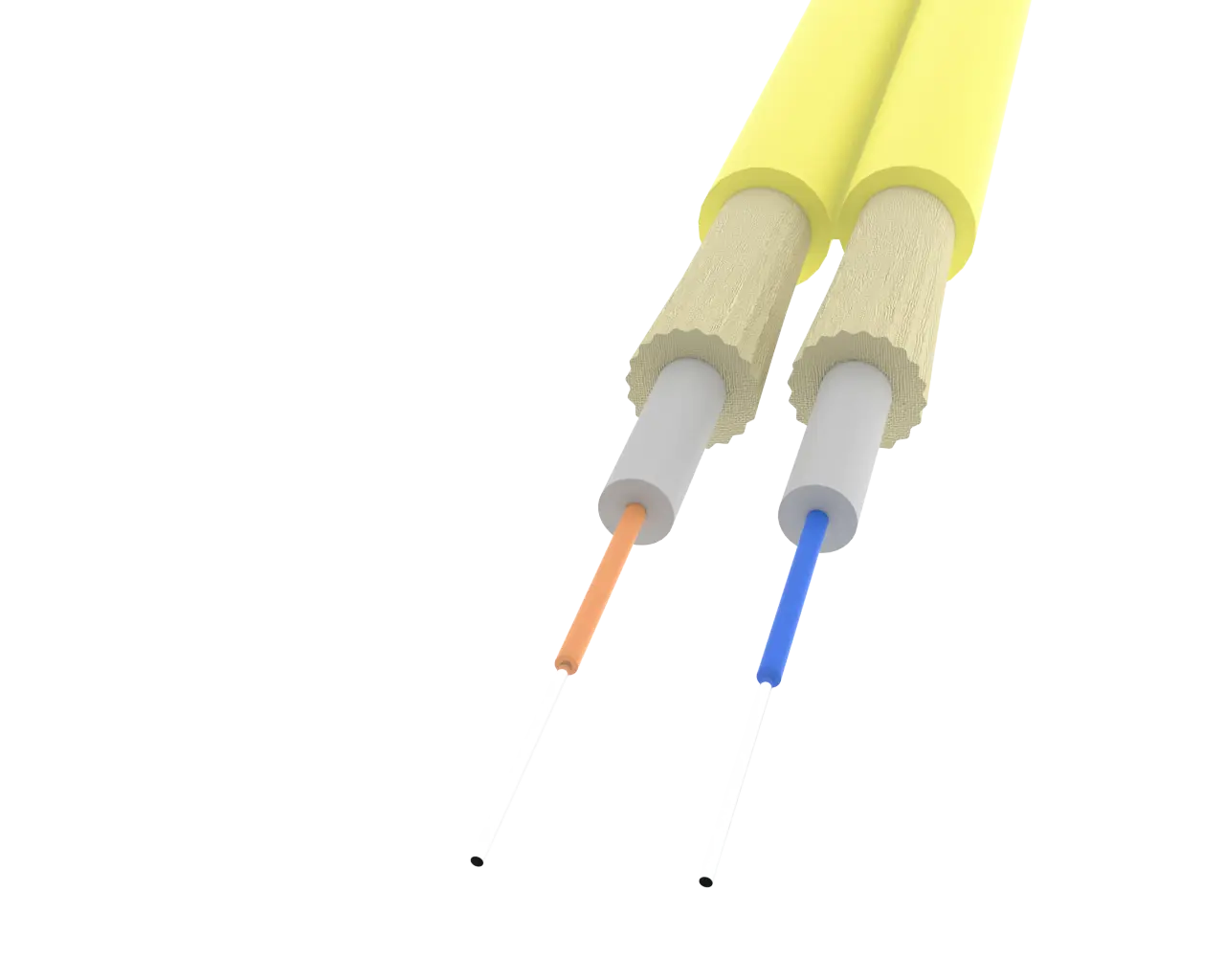

Duplex-Glasfaser-Patchkabel in Achterform, 2 mm

Duplex-Patchkabel in Achterform mit 2 mm Rundkabel, erhältlich in Multimode- und Singlemode-Glasfaserausführung, geeignet für alles von älteren Netzwerken bis hin zur modernen 800G-Infrastruktur.

G.657.A1 Patchkabel ansehen

Technical FAQ

+ Kann ich G.652.D mit G.657.A1 spleißen?
Ja. G.657.A1 ist für volle Abwärtskompatibilität ausgelegt. Obwohl sie miteinander verbunden werden können, ist die Verwendung des Core-Alignment-Spleißens entscheidend, um potenzielle Verluste zu mindern, die durch subtile Unterschiede in ihren internen Strukturen verursacht werden.
+ Was ist der Unterschied zwischen G.657.A1 und G.657.A2?
Der Hauptunterschied ist der minimale Biegeradius. G.657.A1 hat einen minimalen Biegeradius von 10mm, während G.657.A2 mit einer Grenze von 7,5mm widerstandsfähiger ist. A2 ist im Wesentlichen eine flexiblere Version von A1 mit der gleichen Abwärtskompatibilität. Weitere Details finden Sie in diesem Artikel über die Unterschiede zwischen G.657.A1 und G.657.A2.
+ Warum nicht einfach G.657.A1 für alles verwenden?
Das können Sie im Wesentlichen tun. G.657.A1 bietet die beste Balance aus Biegeunempfindlichkeit und nahtloser G.652.D-Kompatibilität. Deshalb verwendet ScaleFibre G.657.A1 als Standard für viele unserer Kabel und Baugruppen.
+ Warum nicht einfach G.657.A2 für alles verwenden?
Obwohl G.657.A2 einen noch engeren Biegeradius (7,5mm) bietet, ist es teurer in der Herstellung. A1 ist der ‘Sweet Spot’ für die meisten Netzwerkanwendungen und bietet die notwendige Widerstandsfähigkeit ohne die unnötigen Kosten von A2 oder B-Serien-Glas.
+ Warum nicht einfach G.657.B2 oder B3 für alles verwenden?
Kategorie-B-Fasern (B2/B3) sind für extreme Umgebungen ‘biegeoptimiert’, müssen aber nicht mit G.652.D kompatibel sein. Dies führt oft zu erheblichen MFD-Fehlanpassungen und hohen Spleißverlusten beim Anschluss an bestehende Backbone-Netzwerke.
+ Warum zeigt mein OTDR einen 'Gainer' bei gemischten Verbindungen an?
Ein ‘Gainer’ ist ein Messartefakt, das auftritt, wenn Licht von einer Faser mit kleinerem MFD zu einer mit größerem MFD übergeht. Es handelt sich nicht um einen echten Leistungszuwachs; Sie müssen bidirektionale Tests durchführen und die Ergebnisse mitteln, um den wahren Verlust zu ermitteln.
+ Was ist eine Modenfelddurchmesser (MFD)-Fehlanpassung?
MFD bezieht sich auf den tatsächlichen Bereich, den das Licht beim Durchgang durch die Faser einnimmt, der etwas größer ist als der physikalische Kern. Wenn der MFD zweier Fasern an einer Spleißstelle nicht perfekt übereinstimmt, entweicht Licht, was zu höheren Einfügedämpfungen führt. Dies ist für das Gesamtverlustbudget oft unerheblich.
+ Was ist ein 'Graben-unterstütztes' Profil?
Es ist ein optisches Design, bei dem ein ‘Graben’ mit niedrigem Brechungsindex den Faserkern umgibt. Dieser wirkt wie ein Spiegel und reflektiert Licht zurück in den Kern, wenn die Faser gebogen wird, was G.657 seine Biegeunempfindlichkeit verleiht.
+ Ist G.657.A1 teurer?
Obwohl die Materialkosten höher sind als bei G.652.D, führt die Reduzierung von Installationsfehlern, ‘versteckten’ Makrobiegeereignissen und Wartungsanrufen typischerweise zu niedrigeren Gesamtbetriebskosten (TCO).
