MPO 1:2 splitterkabler til NVIDIA DGX-klynger

1:2 MPO-til-2xMPO splitterkabler (Y-kabler). Opdeler hver 400G-port på en 800G Twin-Port OSFP i 2x 200G (NDR200), som anvendt i NVIDIA AI-klynger.

1:2 splitter (8-fiber til 2x4-fiber) ledningsarkitektur
Designet til NVIDIA DGX H100, H200, GH200 og Quantum-2 (NDR) InfiniBand
Opdeler hver 400G MPO-port på en 800G Twin-Port OSFP i 2x 200G (NDR200)
MPO/APC (vinklede) stik i ALLE ender (inklusive multimode)
Svarende til NVIDIA MFP7E20-Nxxx (OM4) og MFP7E40-Nxxx (OS2)
Optimeret til PAM4-modulation og højhastighedssignalintegritet

Kategori: Optiske kabelsamlinger, MPO Trunk- og Fanout-kabler

FORESPØRG NU

Del:

Designet til at Overgå

Leveret med Sikkerhed

Indkøb gjort simpelt

Klar til Hurtig Implementering

Klar til opskalering

Overholdelse Sikret

ScaleFibre 1:2 MPO-splitterkabler er præcisionskonstruerede Y-kabler designet til næste generations AI og højtydende databehandlingsklynger. De leverer den kritiske optiske forbindelse mellem NVIDIA DGX H100, H200, GH200 og Quantum-2 InfiniBand-switche.

Disse enheder er optisk ækvivalente med MFP7E20-Nxxx (Multimode OM4) og MFP7E40-Nxxx (Single-mode) serierne. De tilsluttes en enkelt MPO-port på en 800G Twin-Port OSFP transceiver, der opdeler 400G-signalet i to separate 200G (NDR200) links. Dette gør det muligt for en standard 800G switchport at understøtte op til fire 200G ConnectX-7 adaptere.

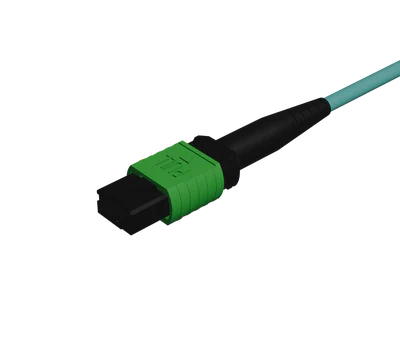

Disse kabler har MPO/APC (Angled Physical Contact)-stik på både Multimode- og Single-mode-versionerne for at minimere signalrefleksion. De bruger en specifik Type-B crossover-pinout for at sikre korrekt banetilpasning mellem switchen og adapteren.

Beregnet til NVIDIA DGX H100, H200, GH200 og Quantum-2 InfiniBand 1:2-breakout på tværs af de europæiske FLAP-D AI-computeklynger. Opdeler hver 400G-port på en 800G OSFP i to NDR200-forbindelser til ConnectX-7-adaptere i AI-træningsnetværk i suveræne skyer.

Generel
Stik A (kilde)	1x MPO-12 (hun) APC-polering
Stik B (Split)	2x MPO-12 (hun) APC-polering
Polaritet	Type-B krydsforbindelse (NVIDIA-standard)
Fibertælling	8 fibre i alt (opdeles i 4+4 aktive baner)
Applikationsmatrix
800G-applikation	1x 800G Twin-Port OSFP (én splitter pr. 400G MPO-port) → 4x 200G (NDR200)
400G-applikation	1x 400G (QSFP-DD/OSFP) → 2x 200G (QSFP56/QSFP112)
Tekniske specifikationer
Stik poleret vinkel	8° APC (vinklet fysisk kontakt)
Indsættelsestab	≤ 0,35 dB (lavt tab)
Afkasttab	≥ 60 dB (SM), ≥ 30 dB (MM APC)
Kabeldiameter	3,0 mm
Driftstemperatur	-20°C til +70°C

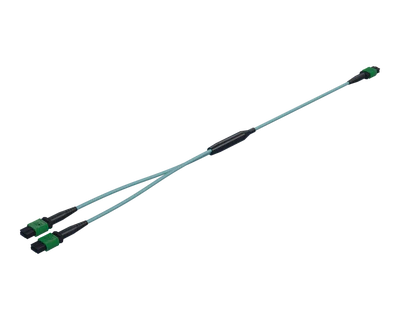

NVIDIA-kompatibel 1:2-splitter, OM4 multimode, APC-polering. (Svarer til NVIDIA MFP7E20-Nxxx). Aqua kappe.
Varenummer	Længde (m)
MT-M4-R3-8-MPOFA-2MPOFA-B-0003M	3
MT-M4-R3-8-MPOFA-2MPOFA-B-0005M	5
MT-M4-R3-8-MPOFA-2MPOFA-B-0007M	7
MT-M4-R3-8-MPOFA-2MPOFA-B-0010M	10
MT-M4-R3-8-MPOFA-2MPOFA-B-0015M	15
MT-M4-R3-8-MPOFA-2MPOFA-B-0020M	20
MT-M4-R3-8-MPOFA-2MPOFA-B-0030M	30
MT-M4-R3-8-MPOFA-2MPOFA-B-0050M	50

NVIDIA-kompatibel 1:2-splitter, OS2 singlemode (G.657.A1), APC-polering. (Svarer til NVIDIA MFP7E40-Nxxx). Gul kappe.
Varenummer	Længde (m)
MT-S7-R3-8-MPOF-2MPOF-B-0003M	3
MT-S7-R3-8-MPOF-2MPOF-B-0005M	5
MT-S7-R3-8-MPOF-2MPOF-B-0007M	7
MT-S7-R3-8-MPOF-2MPOF-B-0010M	10
MT-S7-R3-8-MPOF-2MPOF-B-0015M	15
MT-S7-R3-8-MPOF-2MPOF-B-0020M	20
MT-S7-R3-8-MPOF-2MPOF-B-0030M	30
MT-S7-R3-8-MPOF-2MPOF-B-0050M	50
