- Opdeler MPO-backbone i diskrete stik
- Understøtter 8F, 12F og 24F fanouts
- Fabriksafsluttet og 100 % IL/RL-testet
- LSZH- og CPR-klassificerede kappeoptioner
- Ideel til transceiver-, patchpanel- og switch-forbindelser
- Forenkler migrering fra MPO-trunks til duplex-porte
Designet til at Overgå
Leveret med Sikkerhed
Indkøb gjort simpelt
Klar til Hurtig Implementering
Klar til Skalering
Overholdelse Sikret

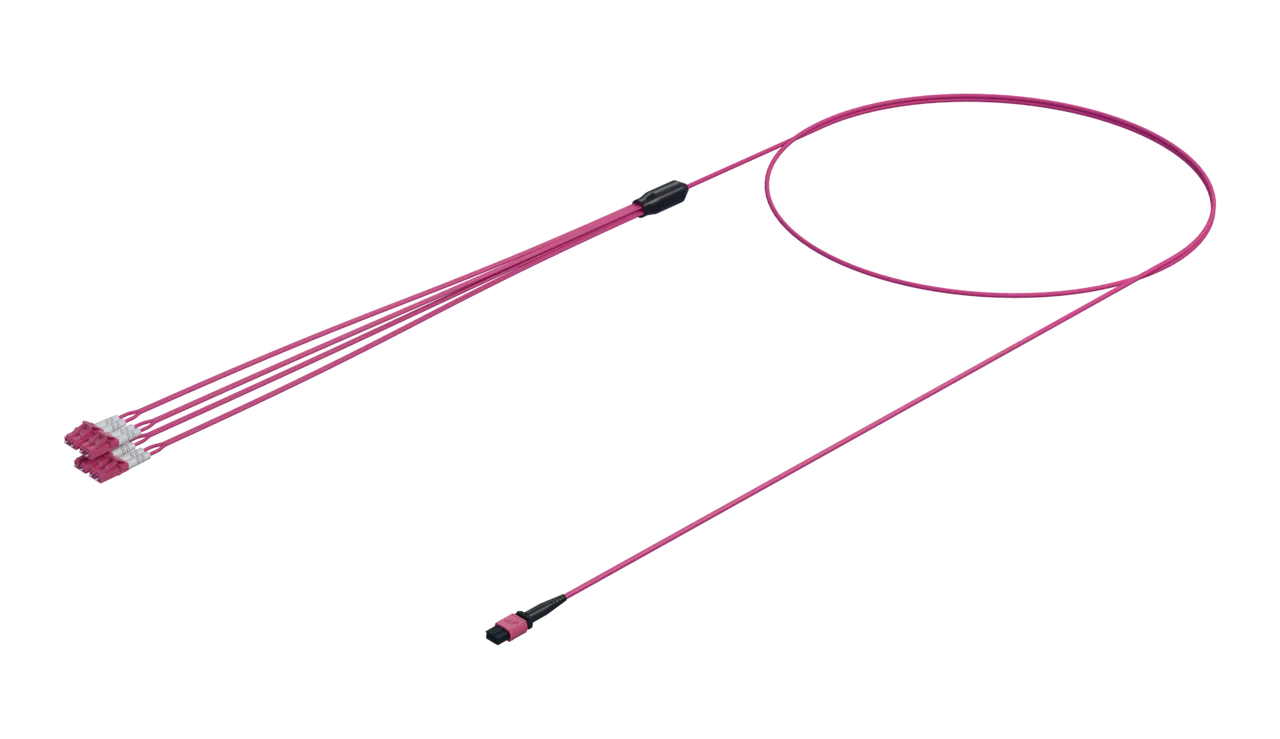

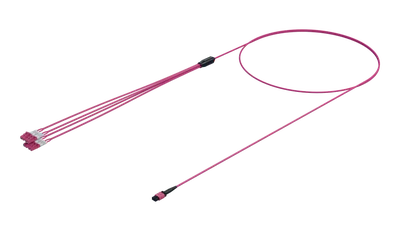

MPO fanout (breakout) kabler giver en problemfri overgang fra backbone-kabling med høj tæthed til udstyrsgrænseflader. Hver enhed afsluttes med et ScaleFibre MPO-stik i den ene ende og individuelle LC- eller SC-stik i den anden, hvilket muliggør direkte forbindelse til transceivers, patchpaneler eller switche.
Disse fanouts er tilgængelige i single-mode OS2 (G.657.A1) og multimode OM3, OM4 eller OM5, og er fabrikstestet for indsættelsestab og returtab for at sikre pålidelig ydeevne i højhastighedsnetværk. Antal fibre på 8, 12 eller 24 understøttes med kappeoptioner, herunder LSZH- og CPR-klassificeringer for forskellige installationsmiljøer.
MPO fanouts er designet til datacentre, cloud-infrastruktur og virksomhedsnetværk og forenkler konnektivitet med høj tæthed, samtidig med at de opretholder bedste praksis for struktureret kabling.
| Generelt | |
| Connector Types | ScaleFibre MPO-8/12/24 (han/hun) til LC eller andre stik (UPC/APC) USConec MTP® |
| Fibre Count Range | 8, 12 eller 24 fibre |
| Fibre Type | OS2 (G.657.A1), OM3, OM4, OM5 |
| Polarity | Type A, B eller C |
| Kabelspecifikation | |
| Jacket Material | Low Smoke Zero Halogen (LSZH), CPR-muligheder tilgængelige |
| Cable Diameter | 3 mm rund trunk, 2,0 mm tails |
| Insertion Loss | LC: ≤0.12dB Gennemsnit, ≤ 0.25dB for 97% (IEC 61755-1 Grade B) MPO: ≤0.35 dB |
| Return Loss | LC: ≥50dB (UPC SM), ≥60dB (APC SM), ≥30dB (MM) (IEC 61755-1 Grade B) MPO: ≥60 dB (SM, APC), ≥30 dB (MM) |
| Operating Temperature | -20°C til +70°C |
| Compliance | TIA/EIA-568, RoHS, REACH |

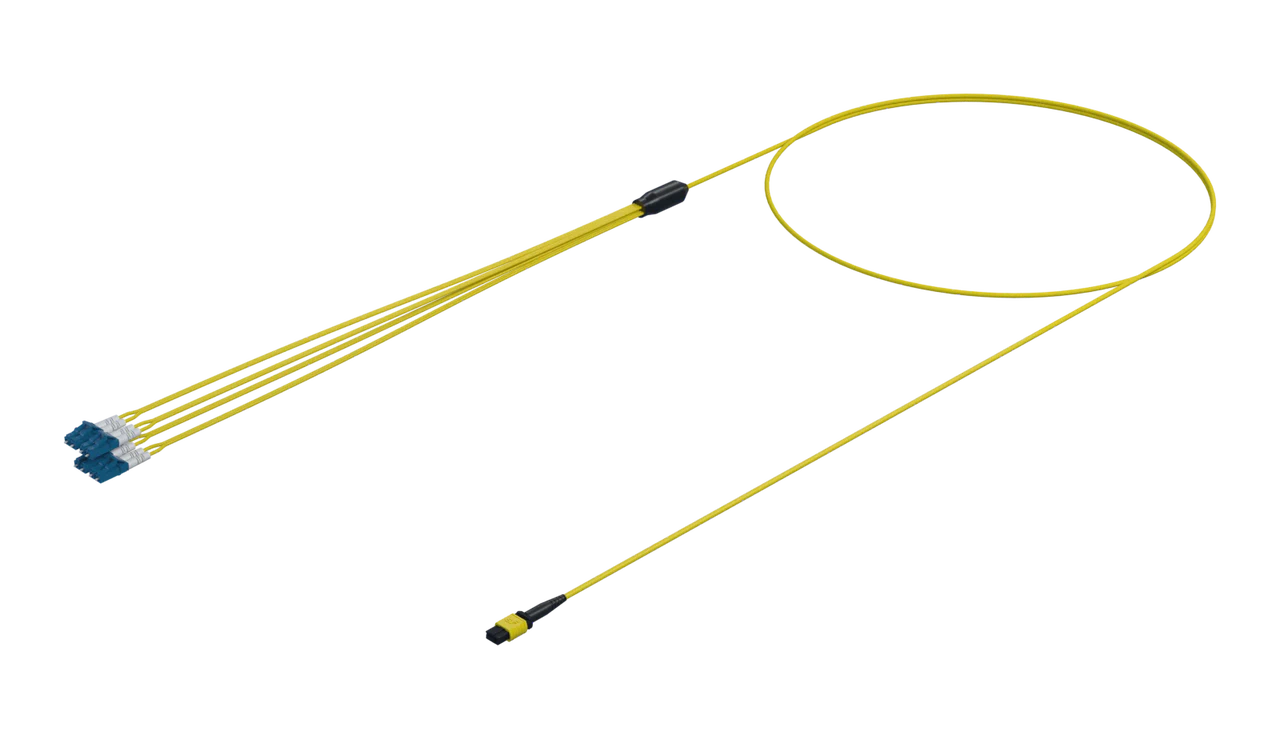

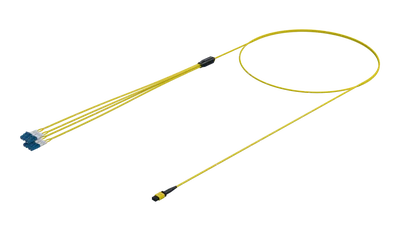

| MPO Fanout-enhed, Single-mode (G.657.A1), 8F, LC–MPOF, Polaritet B, LSZH, gul kappe (40GBASE-PSM4 til 4×10G SM eller 100GBASE-PSM4 til 4×25G SM) | |
| Varenummer | Længde (m) |
| MT-S7-R3-8-LC-MPOF-B-01M | 1 |
| MT-S7-R3-8-LC-MPOF-B-02M | 2 |
| MT-S7-R3-8-LC-MPOF-B-03M | 3 |
| MT-S7-R3-8-LC-MPOF-B-05M | 5 |
| MT-S7-R3-8-LC-MPOF-B-10M | 10 |
| MT-S7-R3-8-LC-MPOF-B-15M | 15 |
| MT-S7-R3-8-LC-MPOF-B-20M | 20 |
| MPO Fanout-enhed, Single-mode (G.657.A1), 8F, LC–MPOF, Polaritet Q, LSZH, gul kappe (QSFP til SFP) | |
| Varenummer | Længde (m) |
| MT-S7-R3-8-LC-MPOF-Q-01M | 1 |
| MT-S7-R3-8-LC-MPOF-Q-02M | 2 |
| MT-S7-R3-8-LC-MPOF-Q-03M | 3 |
| MT-S7-R3-8-LC-MPOF-Q-05M | 5 |
| MT-S7-R3-8-LC-MPOF-Q-10M | 10 |
| MT-S7-R3-8-LC-MPOF-Q-15M | 15 |
| MT-S7-R3-8-LC-MPOF-Q-20M | 20 |
| MPO Fanout-enhed, Multi-mode (OM3), 8F, LC–MPOF, Polaritet B, LSZH, Aqua kappe (40GBASE-SR4 til 4×10G SR eller 100GBASE-SR4 til 4×25G SR) | |
| Varenummer | Længde (m) |
| MT-M3-R3-8-LC-MPOF-B-01M | 1 |
| MT-M3-R3-8-LC-MPOF-B-02M | 2 |
| MT-M3-R3-8-LC-MPOF-B-03M | 3 |
| MT-M3-R3-8-LC-MPOF-B-05M | 5 |
| MT-M3-R3-8-LC-MPOF-B-10M | 10 |
| MT-M3-R3-8-LC-MPOF-B-15M | 15 |
| MT-M3-R3-8-LC-MPOF-B-20M | 20 |

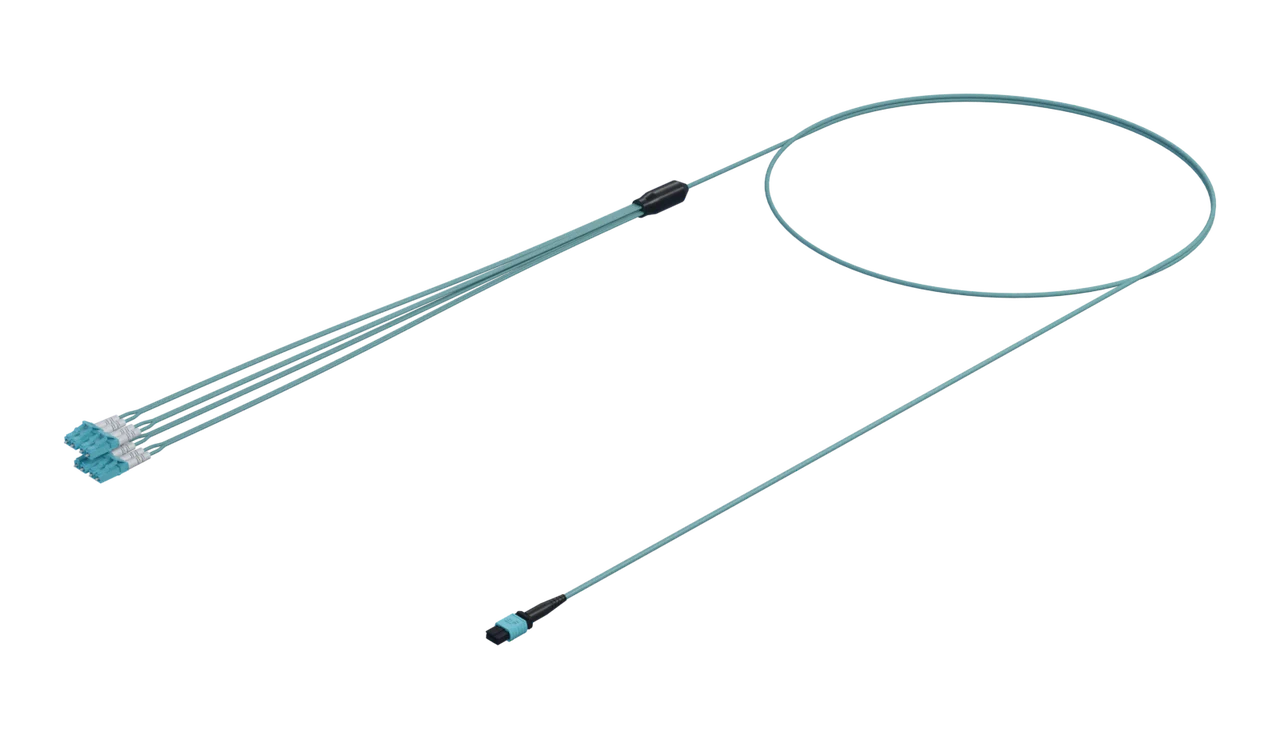

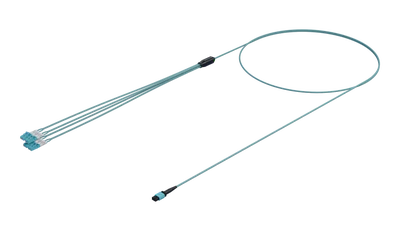

| MPO Fanout-enhed, Multi-mode (OM4), 8F, LC–MPOF, Polaritet B, LSZH, Aqua kappe (40GBASE-SR4 til 4×10G SR eller 100GBASE-SR4 til 4×25G SR) | |
| Varenummer | Længde (m) |
| MT-M4-R3-8-LC-MPOF-B-01M | 1 |
| MT-M4-R3-8-LC-MPOF-B-02M | 2 |
| MT-M4-R3-8-LC-MPOF-B-03M | 3 |
| MT-M4-R3-8-LC-MPOF-B-05M | 5 |
| MT-M4-R3-8-LC-MPOF-B-10M | 10 |
| MT-M4-R3-8-LC-MPOF-B-15M | 15 |
| MT-M4-R3-8-LC-MPOF-B-20M | 20 |
