- Optimeret til mellemstore spændvidder (op til 220 m afhængigt af belastning)
- Fiberantal fra 6 til 288
- Dobbeltkappekonstruktion for overlegen mekanisk beskyttelse
- SZ-trådet løs rørkonstruktion for forbedret fleksibilitet og adgang i mellemspænd
- FRP centralt element og Aramid perifere garner for selvbærende styrke
- Tør kerne med løse StaticGEL™-rør for ren og let håndtering
- Fuldt dielektrisk ikke-metallisk konstruktion (ingen jordforbindelse nødvendig)
Designet til at Overgå
Leveret med Sikkerhed
Indkøb gjort simpelt
Klar til Hurtig Implementering
Klar til Skalering
Overholdelse Sikret

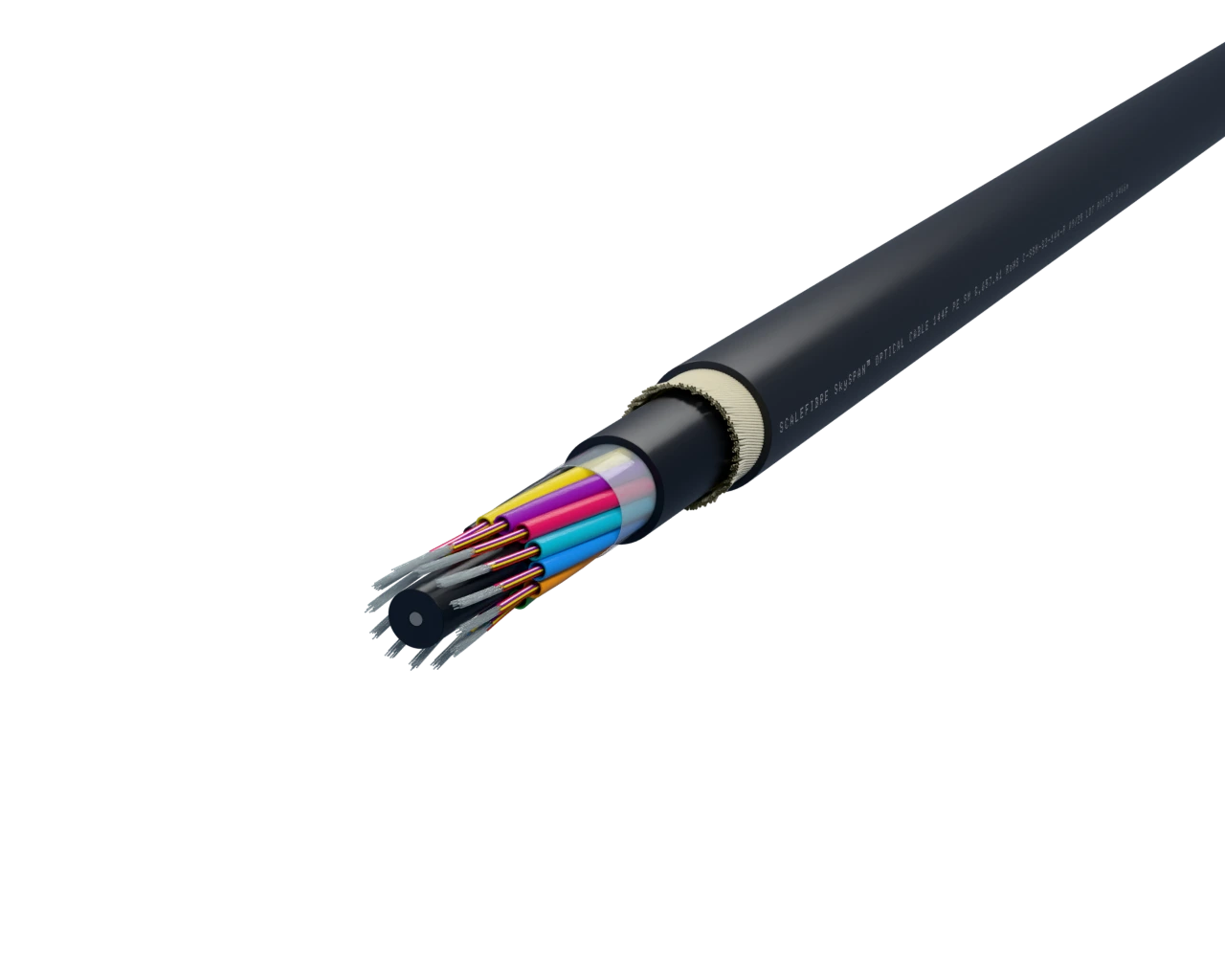

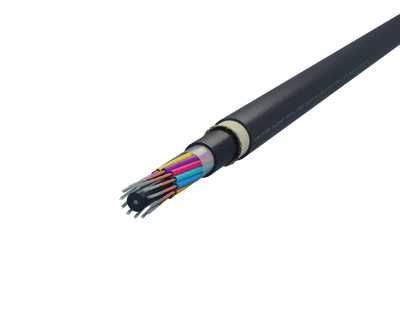

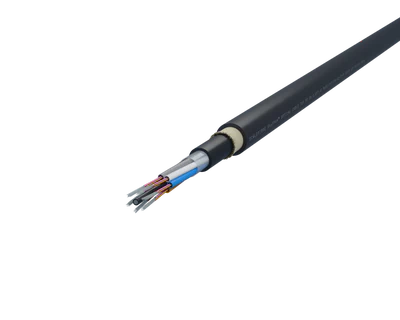

SkySPAN™ Medium Span ADSS (All-Dielectric Self-Supporting) optiske kabelfamilie er konstrueret til luftbaserede pol-til-pol distributionsnetværk, der kræver højere trækstyrke og miljømæssig modstandsdygtighed. Dette kabel er designet til mellemstore spændvidder med fiberantal på op til 288 og har en robust dobbeltkappekonstruktion for overlegen beskyttelse. Dette kabel er i stand til at spænde over afstande på op til 220 meter (afhængigt af belastningsforholdene) og er designet til netværk med høj kapacitet med fiberantal på op til 288.
Kablet anvender en flertrådet, løs rørkerne (SZ) med StaticGEL™-teknologi for ren og hurtig håndtering. En central FRP-styrkedel er omgivet af kabelkernen og en indre polyethylen (PE) kappe. Et lag aramidgarn er påført mellem den indre og ydre kappe for at give høj trækstyrke til længere spændvidder uden krav til jording. SkySPAN™ Medium Span er færdiggjort med en slidstærk sort PE-ydre kappe og sikrer enestående langvarig pålidelighed.
| Konstruktionsdetaljer | |
| Fibertælling | 6 til 288 fibre |
| Fibertype | Single-mode G.652.D Single-mode G.657.A1 Single-mode G.655 Multimode Specialfibre |
| Rørkonfiguration | SZ-trådet løse rør (maks. 12 fibre pr. rør) |
| Rørfyldning | StaticGEL™-teknologi for ren og hurtig håndtering |
| Kernevandblokering | Tør kerne med vandblokerende garn og tape |
| Styrkemedlem | Central FRP-stang (dielektrisk) |
| Perifer styrke | Aramidgarn (placeret mellem inder- og yderkappe) |
| Rivesnore | To (dobbelte rivesnore) |
| Jakke | Dobbeltkappe (indre og ydre sort polyethylen) |
| Kabeldimensioner | |
| Udvendig diameter | 6-36F: 13,0 ± 0,5 mm 48-72F: 13,3 ± 0,5 mm 96F: 14,7 ± 0,5 mm 120F: 16,1 ± 0,5 mm 144F: 17,5 ± 0,5 mm 288F: 20,4 ± 0,5 mm |
| Vægt | 6-36F: 127 lb/km 48-72F: 133 lb/km 96F: 165 lb/km 120F: 197 lb/km 144F: 232 lb/km 288F: 315 lb/km |
| Bøjningsradius | |
| Minimum bøjningsradius (installation) | 20 × Kabel YD (260 mm til 408 mm afhængigt af antal) |
| Minimum bøjningsradius (ingen belastning / statisk) | 10 × Kabel YD (130 mm til 204 mm afhængigt af antal) |
| Mekaniske egenskaber | |
| Trækstyrke | 2.700 N (IEC 60794-1-2 Metode E1) |
| Knusningsmodstand | 2.000 N/100 mm (IEC 60794-1-2 Metode E3) |
| Slagfasthed | 10 J (IEC 60794-1 Metode E4) |
| Miljømæssig | |
| Driftstemperatur | -40 °C til +70 °C |
| Installationstemperatur | -30 °C til +60 °C |
| Opbevaringstemperatur | -40 °C til +70 °C |
| Overholdelse | |
| Standarder | IEC 60794-1; AS/CA S008; ITU-T standarder for optiske fibre |
| RoHS-kompatibel | Ja |
| SkySPAN™ ADSS Single-mode (G.652.D) – Standard fiberantal | |
| Varenummer | Beskrivelse |
| C-SSM-S2-6-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSM-S2-12-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSM-S2-24-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSM-S2-48-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSM-S2-72-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSM-S2-96-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSM-S2-144-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSM-S2-288-P | ADSS Cable, Medium Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS Single-mode (G.657.A1) – Standard fiberantal | |
| Varenummer | Beskrivelse |
| C-SSM-S7-6-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSM-S7-12-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSM-S7-24-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSM-S7-48-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSM-S7-72-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSM-S7-96-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSM-S7-144-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSM-S7-288-P | ADSS Cable, Medium Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
