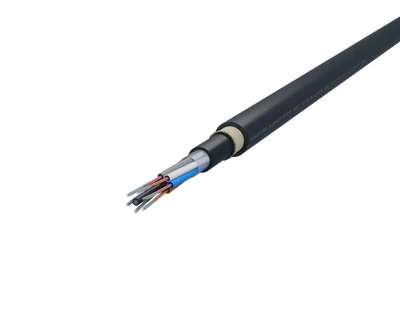

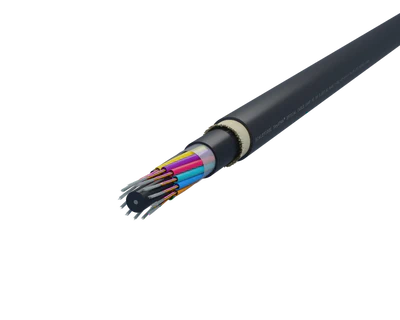

SkySPAN™ Long Span ADSS-kabel (6–288F) med dobbelt PE-kappe, højstyrke-aramidforstærkning og tør kerne med StaticGEL™-rør.
- Optimeret til lange spændvidder (op til 500 m afhængigt af belastning)
- Fiberantal fra 6 til 288
- Dobbeltkappekonstruktion for overlegen mekanisk beskyttelse
- Tungt aramidgarnlag mellem kapperne for maksimal trækstyrke
- Tør kerne med løse StaticGEL™-rør for ren og let håndtering
- Fuldt dielektrisk ikke-metallisk konstruktion (ingen jordforbindelse nødvendig)
Designet til at Overgå
Leveret med Sikkerhed
Indkøb gjort simpelt
Klar til Hurtig Implementering
Klar til Skalering
Overholdelse Sikret
SkySPAN™ Long Span ADSS (All-Dielectric Self-Supporting) optiske kabelfamilie er den mest robuste antenneløsning i serien, konstrueret til krævende langdistance- og transmissionslinjemiljøer. Dette kabel er i stand til at spænde over afstande på op til 500 meter (afhængigt af belastningsforholdene) og er designet til netværk med høj kapacitet med fiberantal på op til 288.

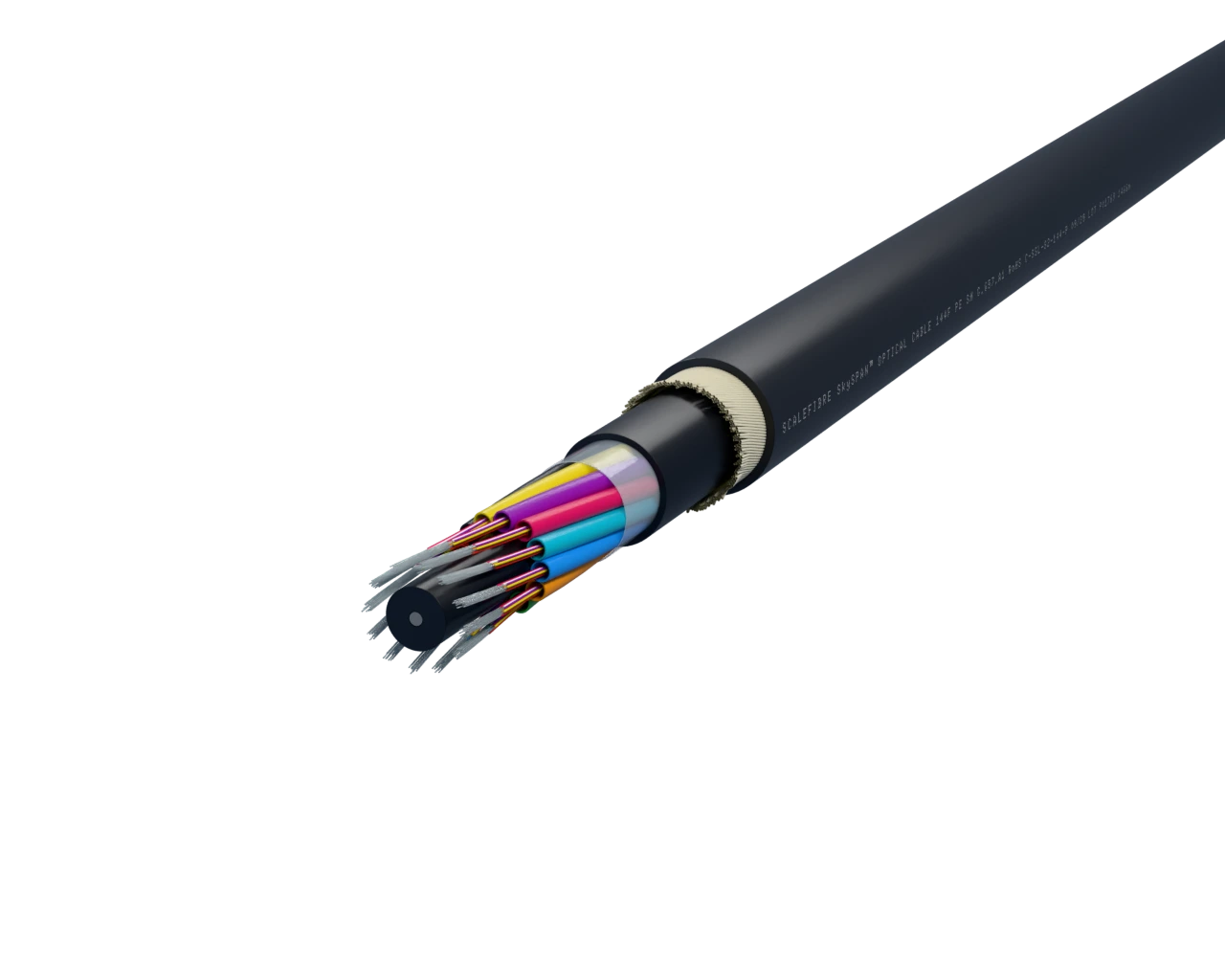

SkySPAN™ Long Span-konstruktionen har et dobbelt kappedesign for maksimal mekanisk beskyttelse. Kernen anvender StaticGEL™-teknologi i SZ-trådet løse rør, der omgiver et centralt FRP-styrkeelement. En indre polyethylen (PE) kappe beskytter kernen, mens et tykt lag aramidgarn mellem kapperne giver den betydelige trækstyrke, der kræves til lange spændvidder. Med en slidstærk sort PE-ydre kappe leverer dette kabel kompromisløs ydeevne under ekstreme miljøforhold.
| Konstruktionsdetaljer | |
| Fibertælling | 6 til 288 fibre |
| Fibertype | Single-mode G.652.D Single-mode G.657.A1 Single-mode G.655 Multimode Specialfibre |
| Rørkonfiguration | SZ-trådet løse rør (maks. 12 fibre pr. rør) |
| Rørfyldning | StaticGEL™-teknologi for ren og hurtig håndtering |
| Kernevandblokering | Tør kerne med vandblokerende garn og tape |
| Styrkemedlem | Central FRP-stang (dielektrisk) |
| Perifer styrke | Højstyrke Aramidgarn (mellem jakker) |
| Rivline | En |
| Jakke | Dobbeltkappe (indre og ydre sort polyethylen) |
| Kabeldimensioner | |
| Udvendig diameter | 6-36F: 13,7 ± 0,5 mm 48-72F: 14,3 ± 0,5 mm 96F: 15,6 ± 0,5 mm 120F: 16,9 ± 0,5 mm 144F: 18,3 ± 0,5 mm 288F: 21,5 ± 0,5 mm |
| Vægt | 6-36F: 142 lb/km 48-72F: 155 lb/km 96F: 186 lb/km 120F: 222 lb/km 144F: 255 lb/km 288F: 348 lb/km |
| Bøjningsradius | |
| Minimum bøjningsradius (installation) | 20 × Kabel YD (274 mm til 430 mm afhængigt af antal) |
| Minimum bøjningsradius (ingen belastning / statisk) | 10 × Kabel YD (137 mm til 215 mm afhængigt af antal) |
| Mekaniske egenskaber | |
| Trækstyrke (test) | 2.700 N (IEC 60794-1-2 Metode E1) |
| Knusningsmodstand | 2.000 N/100 mm (IEC 60794-1-2 Metode E3) |
| Slagfasthed | 10 J (IEC 60794-1 Metode E4) |
| Miljømæssig | |
| Driftstemperatur | -40 °C til +70 °C |
| Installationstemperatur | -30 °C til +60 °C |
| Opbevaringstemperatur | -40 °C til +70 °C |
| Overholdelse | |
| Standarder | IEC 60794-1; AS/CA S008; ITU-T standarder for optiske fibre |
| RoHS-kompatibel | Ja |
| SkySPAN™ ADSS Single-mode (G.652.D) – Standard fiberantal | |
| Varenummer | Beskrivelse |
| C-SSL-S2-6-P | ADSS Cable, Long Span, Single Mode (G.652.D), 6F, Double PE Jacket |
| C-SSL-S2-12-P | ADSS Cable, Long Span, Single Mode (G.652.D), 12F, Double PE Jacket |
| C-SSL-S2-24-P | ADSS Cable, Long Span, Single Mode (G.652.D), 24F, Double PE Jacket |
| C-SSL-S2-48-P | ADSS Cable, Long Span, Single Mode (G.652.D), 48F, Double PE Jacket |
| C-SSL-S2-72-P | ADSS Cable, Long Span, Single Mode (G.652.D), 72F, Double PE Jacket |
| C-SSL-S2-96-P | ADSS Cable, Long Span, Single Mode (G.652.D), 96F, Double PE Jacket |
| C-SSL-S2-144-P | ADSS Cable, Long Span, Single Mode (G.652.D), 144F, Double PE Jacket |
| C-SSL-S2-288-P | ADSS Cable, Long Span, Single Mode (G.652.D), 288F, Double PE Jacket |
| SkySPAN™ ADSS Single-mode (G.657.A1) – Standard fiberantal | |
| Varenummer | Beskrivelse |
| C-SSL-S7-6-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 6F, Double PE Jacket |
| C-SSL-S7-12-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 12F, Double PE Jacket |
| C-SSL-S7-24-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 24F, Double PE Jacket |
| C-SSL-S7-48-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 48F, Double PE Jacket |
| C-SSL-S7-72-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 72F, Double PE Jacket |
| C-SSL-S7-96-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 96F, Double PE Jacket |
| C-SSL-S7-144-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 144F, Double PE Jacket |
| C-SSL-S7-288-P | ADSS Cable, Long Span, Single Mode (G.657.A1), 288F, Double PE Jacket |
