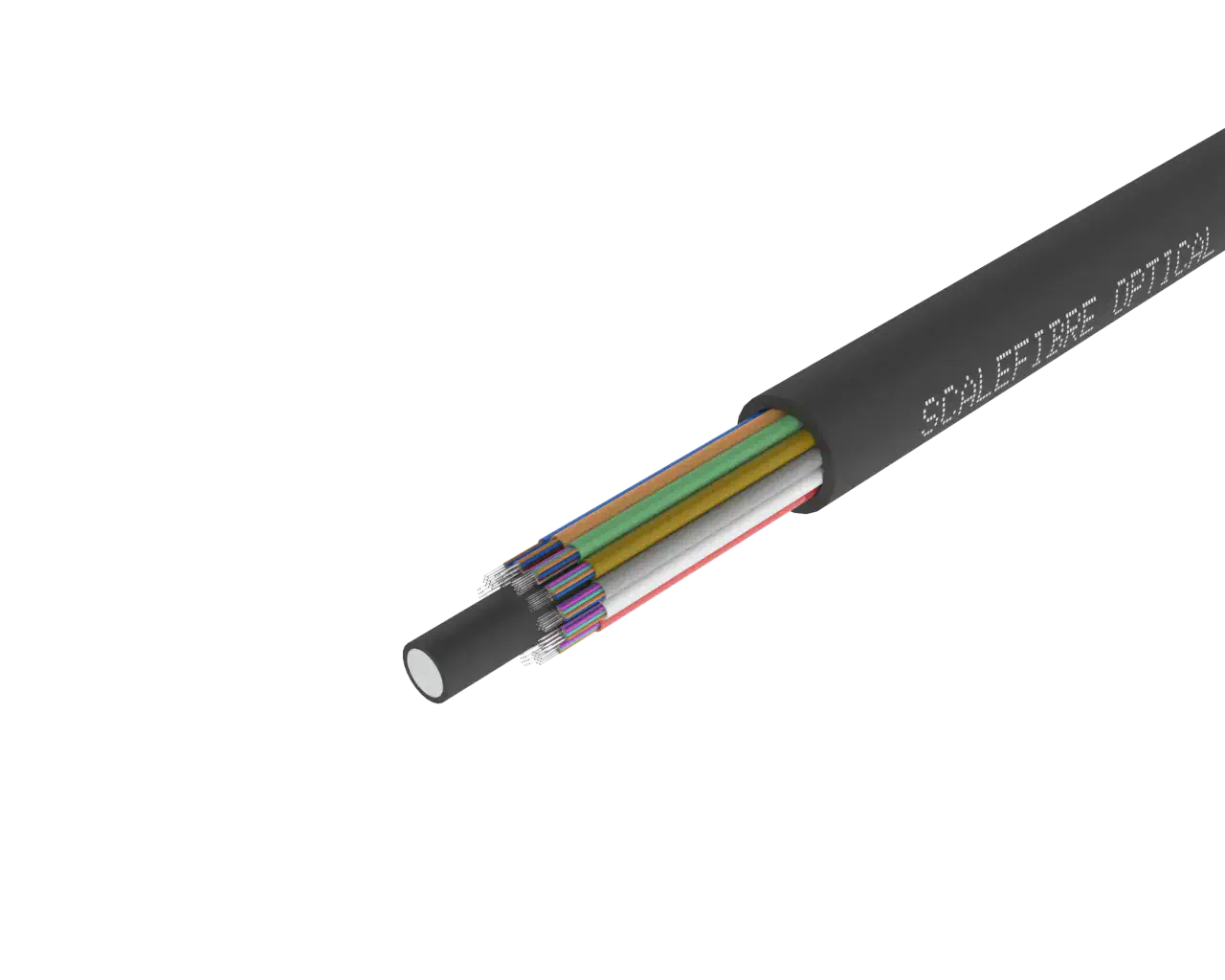

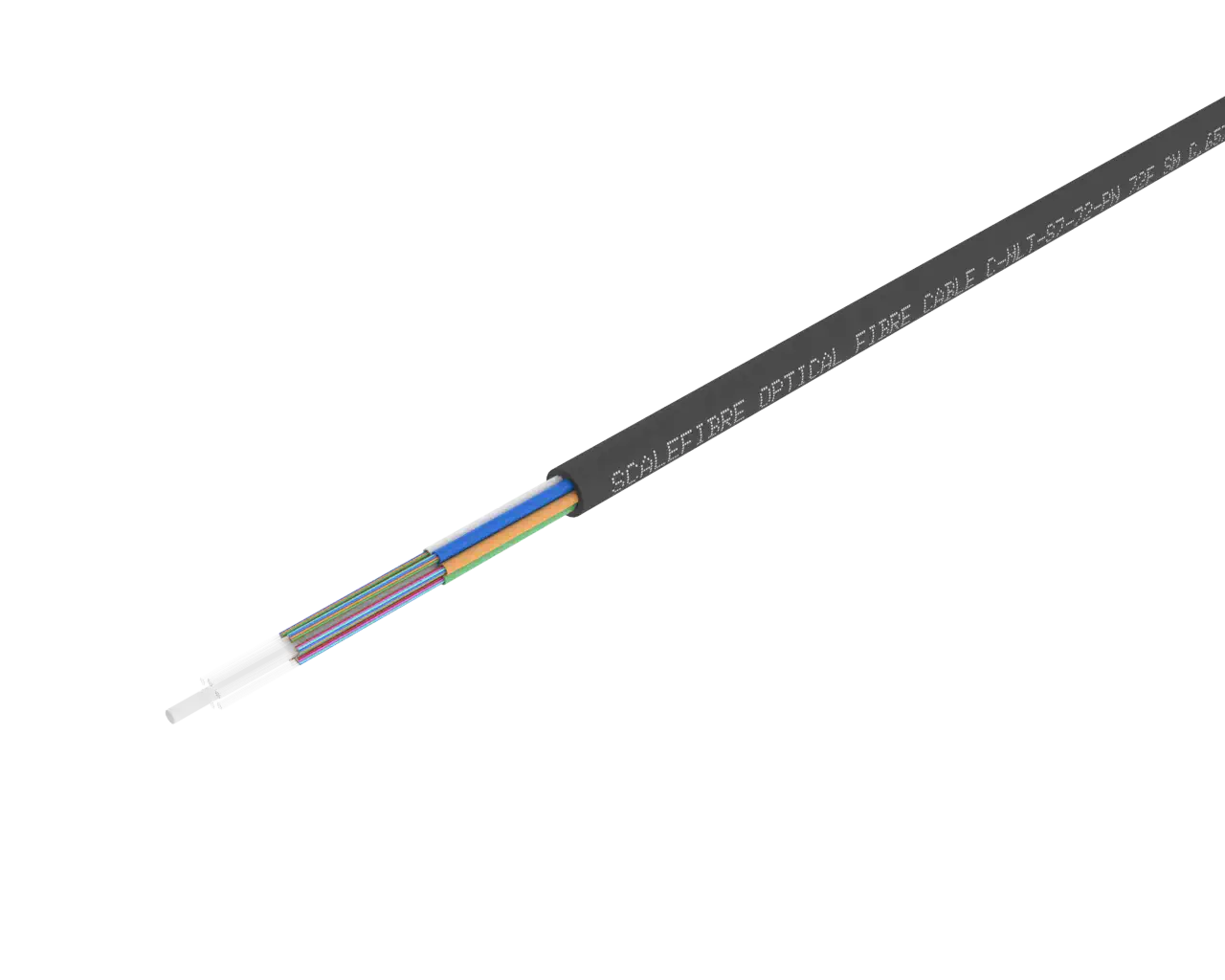

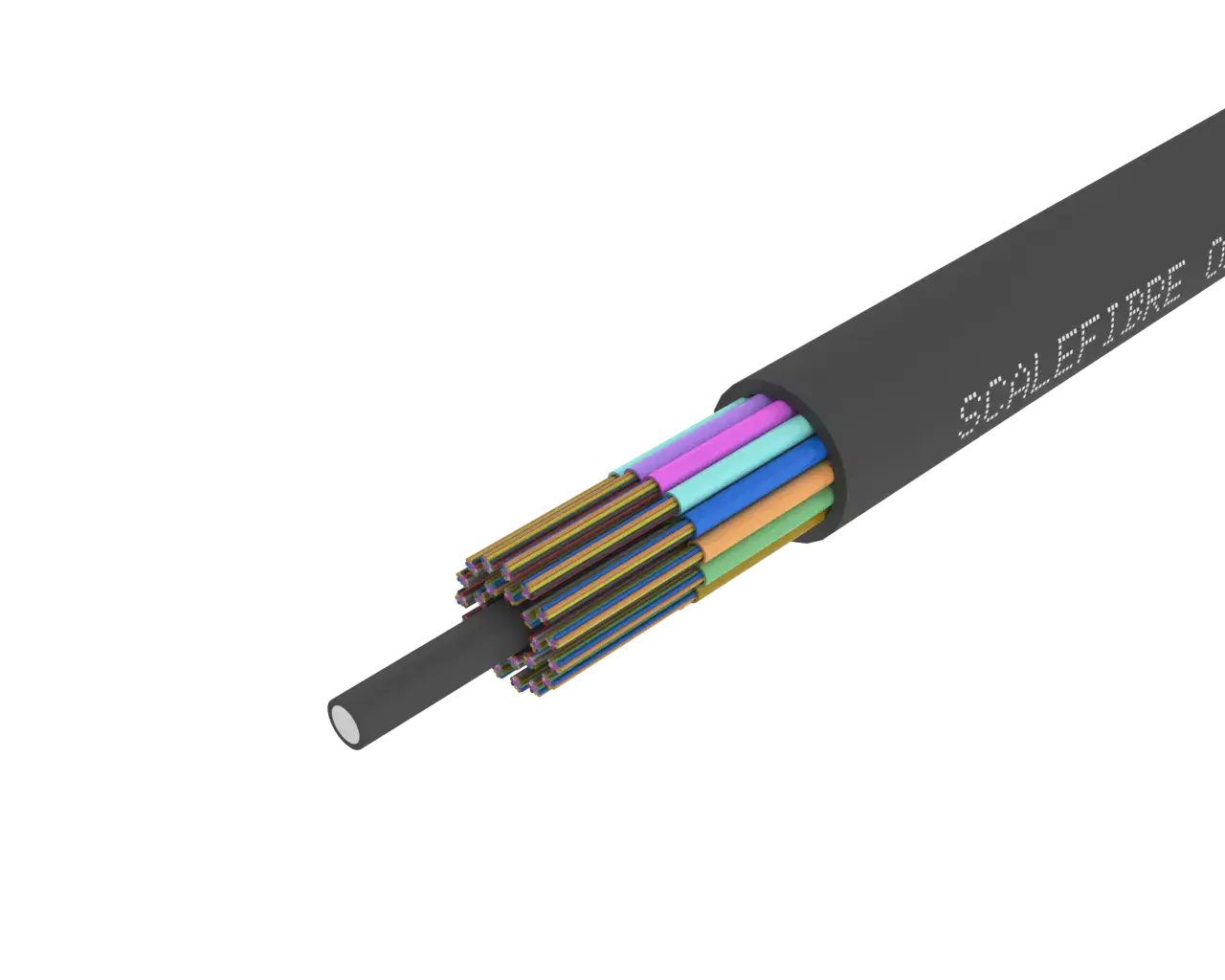

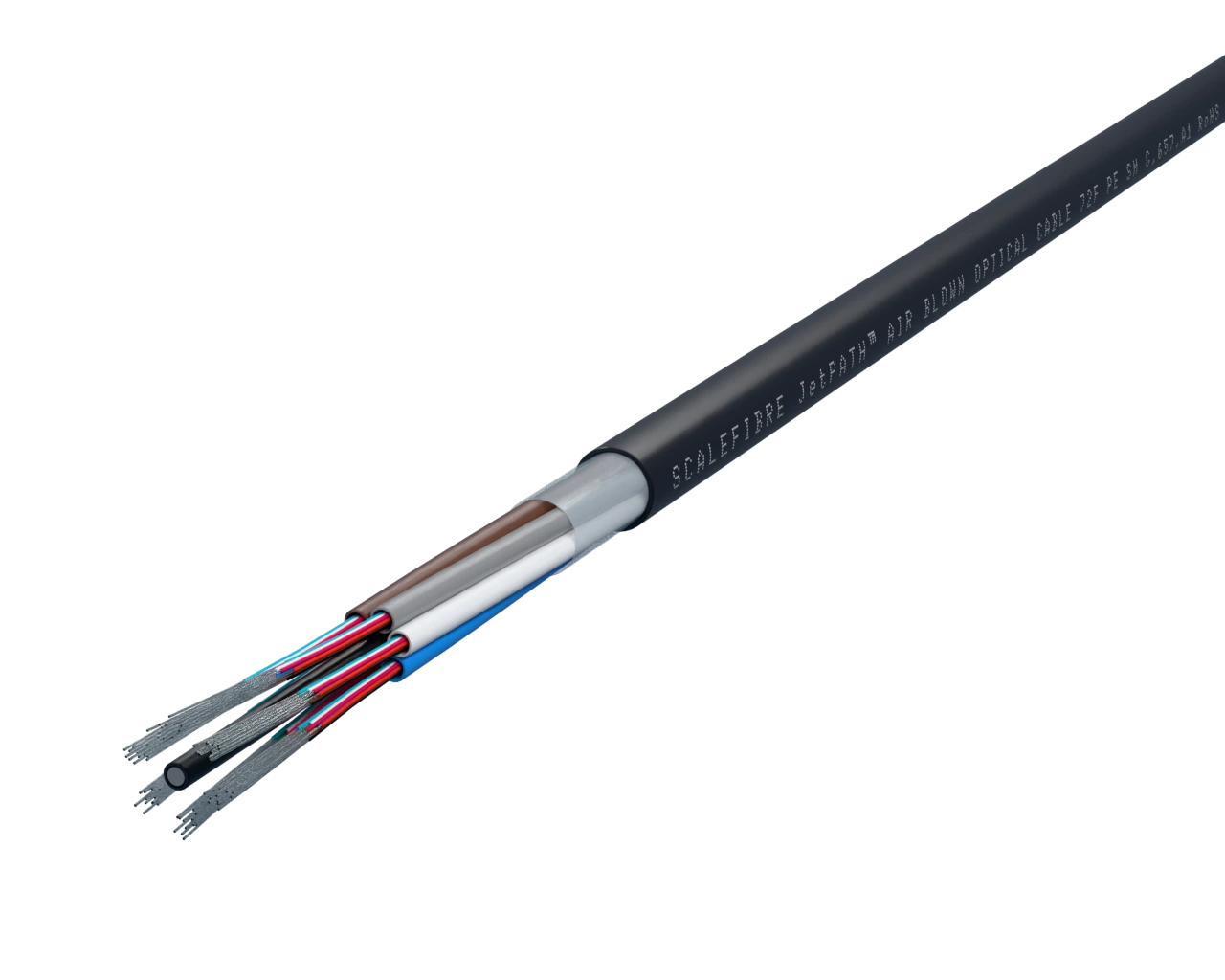

JetPATH™ Luftblæst Mini-løs-rør Optisk Fiberkabel

JetPATH™ luftblæst mini-løs-rør optisk kabel (12–864F) med PE-kappe, FRP-styrkeelement og tør kerne med StaticGEL™ rør.
  • Fibertællinger fra 12 til 864
  • Kompakte diametre for maksimal udnyttelse af rør
  • Trådet løs-rør konstruktion for hurtig, fleksibel installation ved blæsning eller træk
  • FRP centralt styrkeelement sikrer trækstyrke i lange træk
  • Tør kerne med StaticGEL™ løs-rør for ren, lav-rod håndtering
Kategori: ,
FOREGÅ NU
Del:

Designet til at Overgå

Leveret med Sikkerhed

Indkøb gjort simpelt

Klar til Hurtig Implementering

Klar til Skalering

Overholdelse Sikret

JetPATH™ er ScaleFibres luftblæste mini-løs-rør optiske kabelfamilie, konstrueret til kompakthed og hurtig jet- eller luftblæst installation i trange rør- og mikrorørmiljøer. Fibertællinger spænder fra 12 op til 864, med diametre så små som 6,3 mm for at maksimere rørbrug. En sort polyethylen (PE) kappe sikrer holdbarhed, mens et FRP centralt styrkeelement giver trækstyrke til lange træk og luftblæste installationer. Den tørre kerne med StaticGEL™ vandblokerende forbindelse inde i rørene leverer ren, lav-rod håndtering på stedet.

JetPATH™ understøtter installation ved luftblæsning, jetting, træk eller flydende installation på tværs af hyperskala, carrier, enterprise, utility og campus netværk. Tilgængelig med single-mode (G.657.A1 eller G.657.A2) og multimode (OM1 / OM3 / OM4 / OM5) fiberoptioner.

Beregnet til udendørs mini-løs-rør-backbone-kørsler på tværs af europæiske FTTP- udrulninger, med PE-kappekonstruktionen, der understøtter grøftede rør- og mikrorørinstallationer i regionale og metro-netværk.

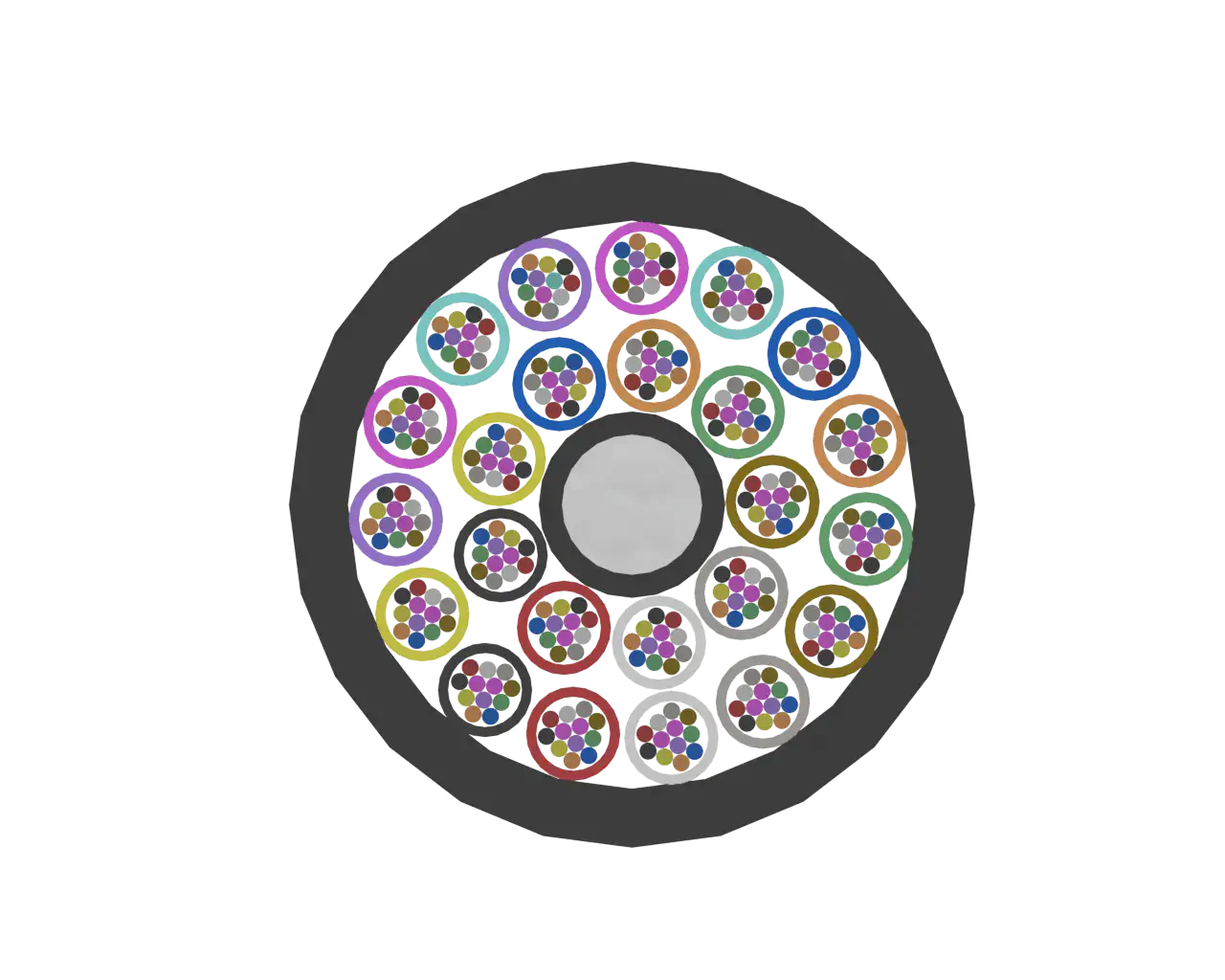

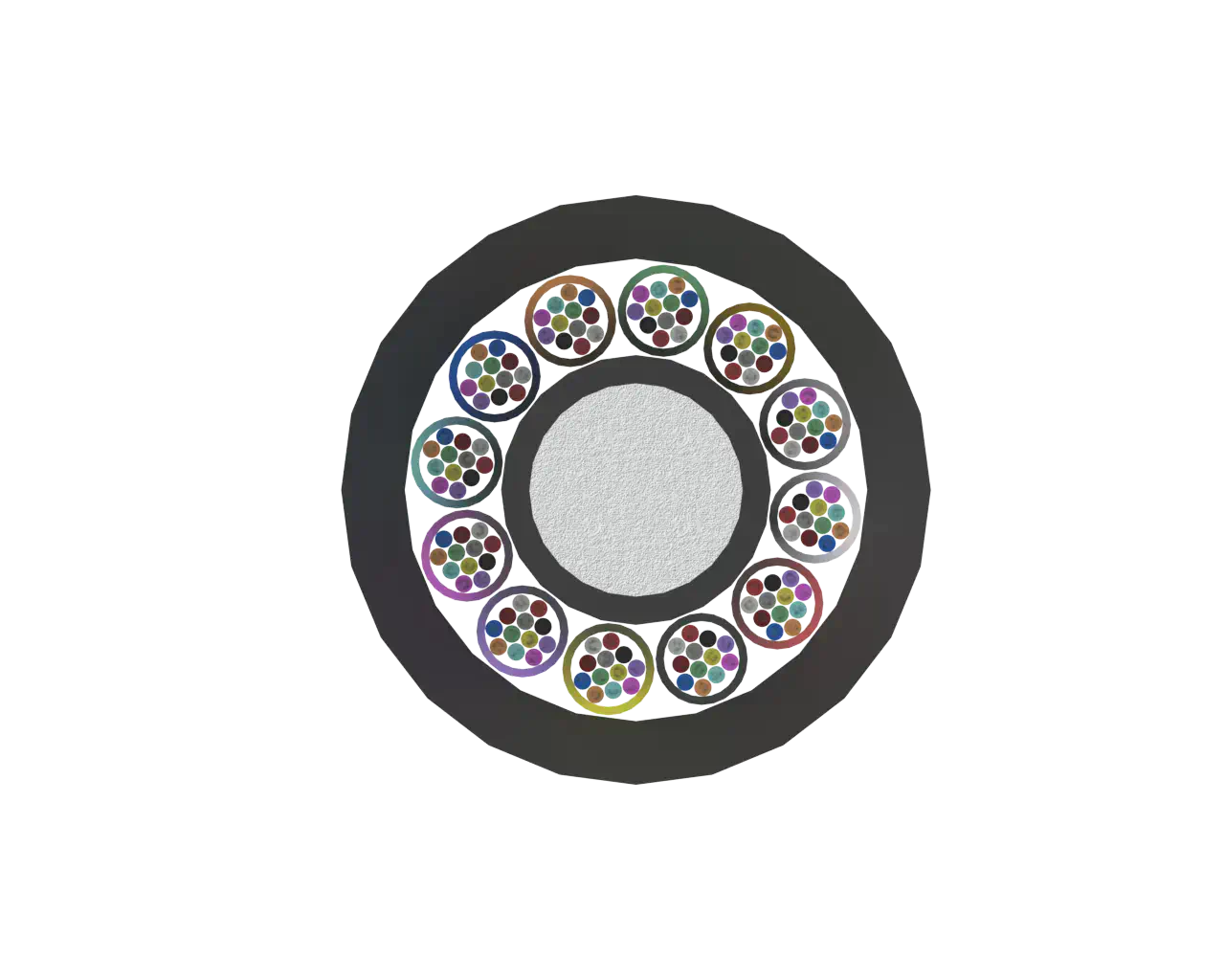

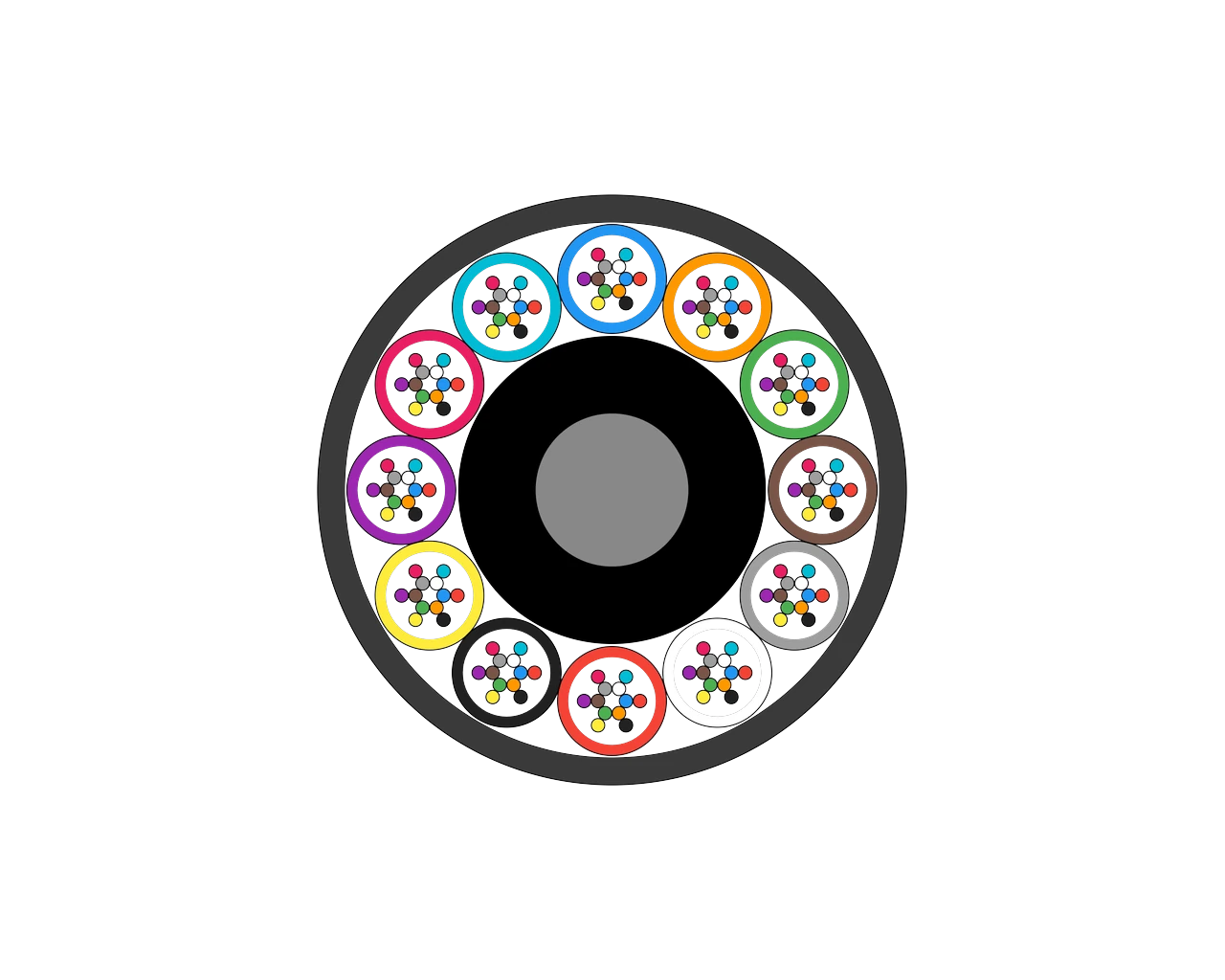

Konstruktionsdetaljer
Fibertælling12 til 864 fibre
FibertypeSingle-mode G.657.A1
Single-mode G.657.A2
Multimode OM1
Multimode OM3
Multimode OM4

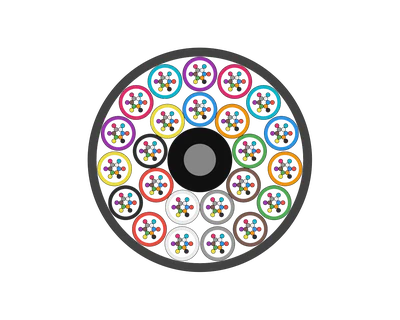

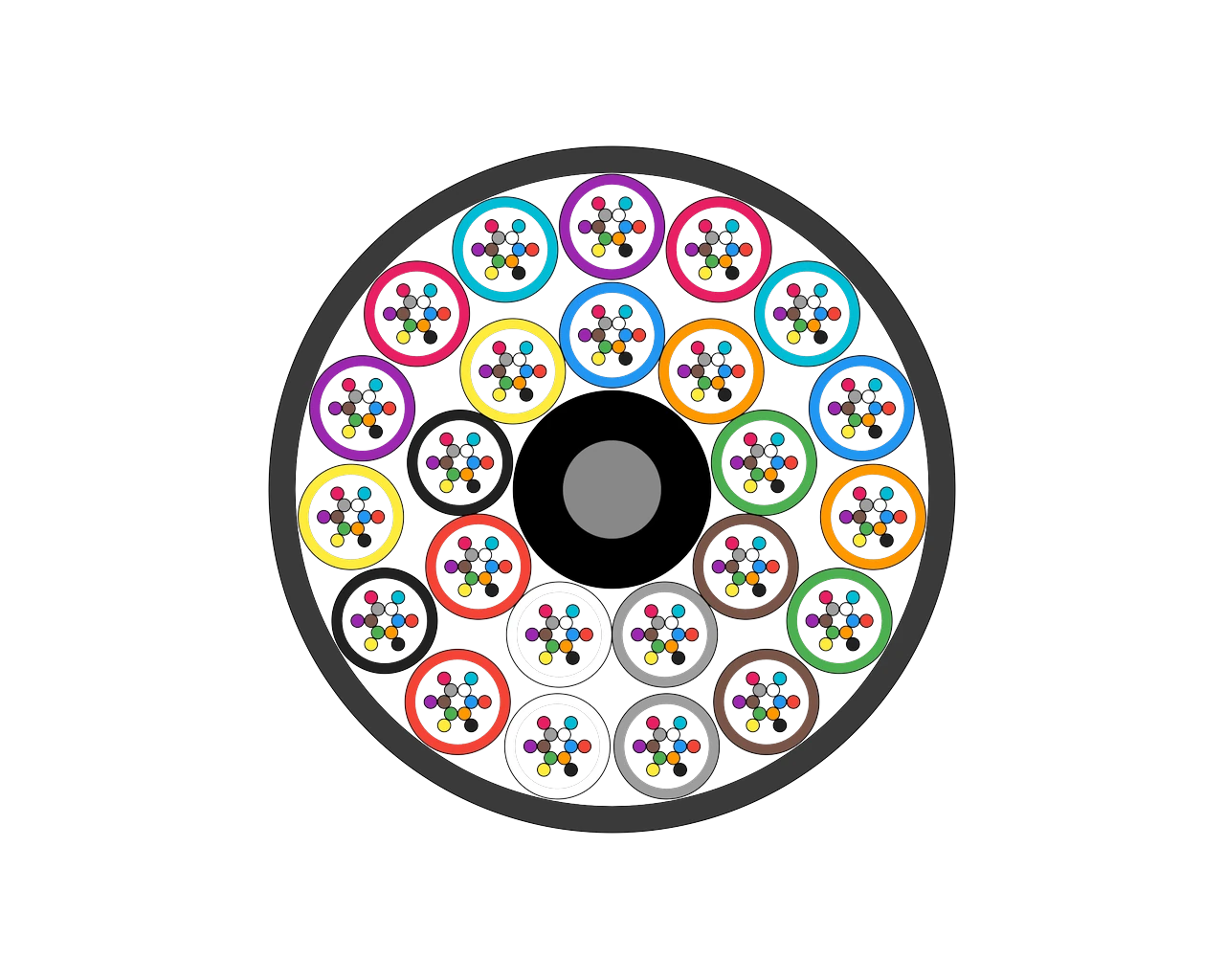

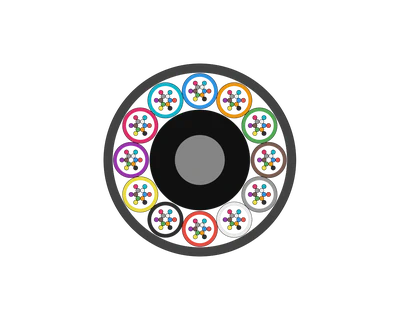

RørkonfigurationOp til 24 løse rør (12–36 fibre per rør afhængigt af antal)
RørfyldningStaticGEL™ teknologi for ren, hurtig håndtering
KernevandblokeringTør kerne med vandopsvulmende garn omkring det centrale element
StyrkeelementCentral FRP-stang (dielektrisk)
RipcordsTo
KappePolyethylen (PE)
Kabeldimensioner
Udvendig diameter12F: 6.3 mm
24F: 6.3 mm
48F: 6.3 ± 0.3 mm

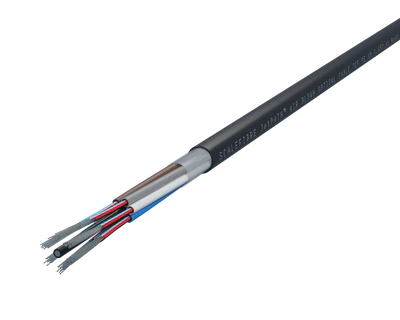

72F: 6.3 ± 0.3 mm

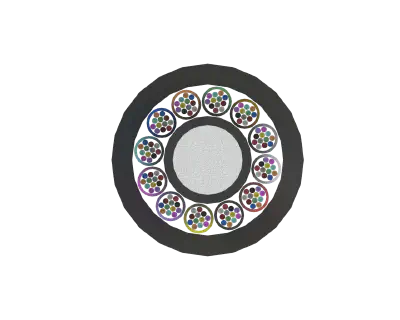

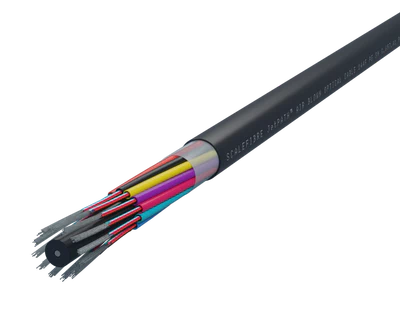

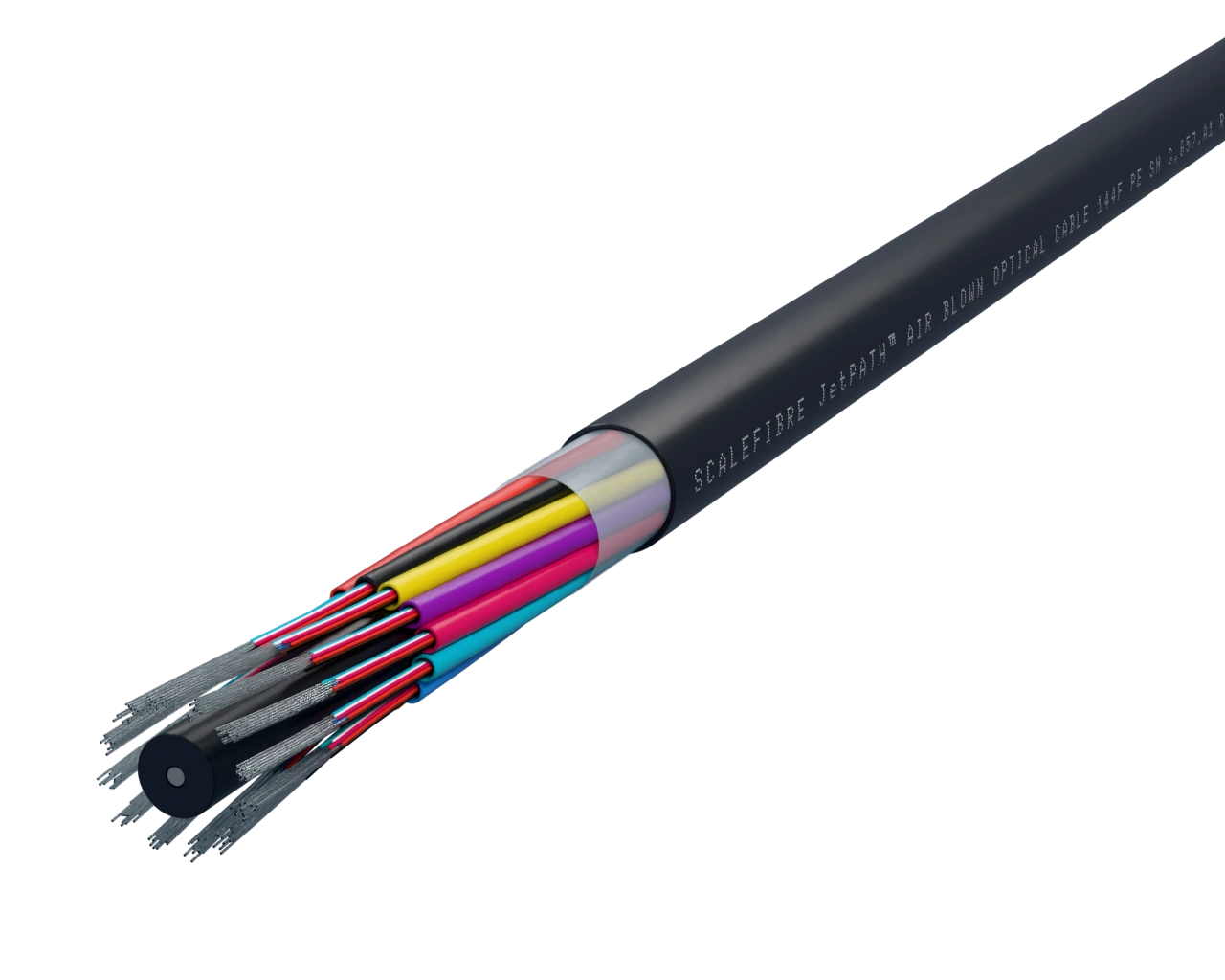

144F: 8.3 ± 0.3 mm

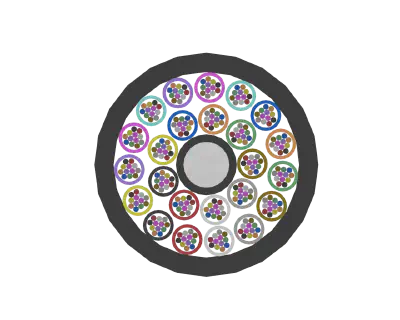

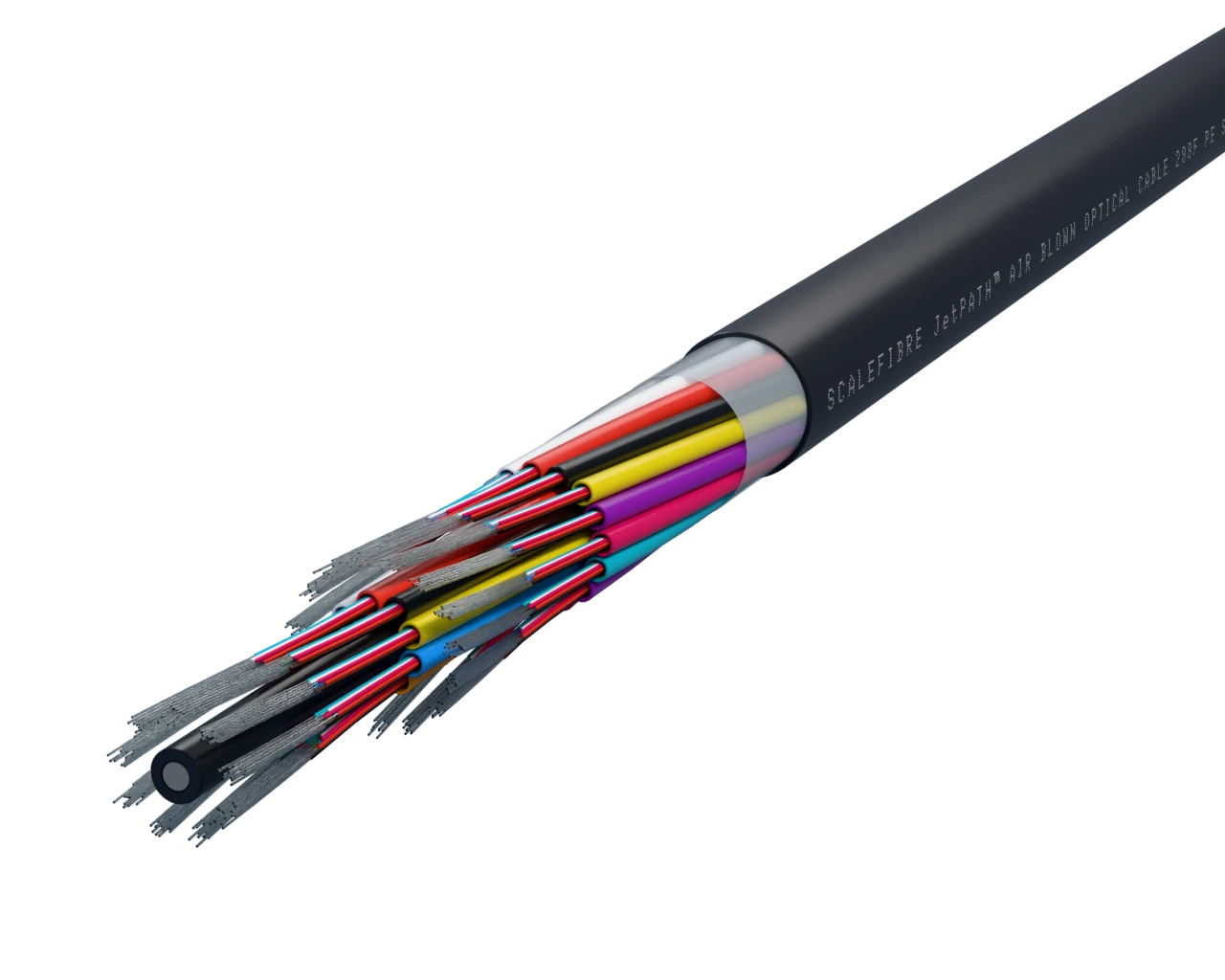

288F: 9.8 ± 0.3 mm
432F: 10.9 ± 0.3 mm
864F: 11.6 ± 0.3 mm
Vægt12F: 31 kg/km
24F: 31 kg/km
48F: 33 kg/km
72F: 33 kg/km
144F: 62 kg/km
288F: 82 kg/km
432F: 96 kg/km
864F: 110 kg/km
Bøjningsradius
Minimum bøjningsradius (Installation)130 mm til 230 mm (afhængigt af fibertælling)
Minimum bøjningsradius (Ubelastet / Statisk)65 mm til 115 mm (afhængigt af fibertælling)
Mekaniske egenskaber
Trækstyrke (Korttids)1.000 N (12–144F) / 2.000 N (288–864F)
Knusningsmodstand2.000 N/10 cm
Miljømæssigt
Driftstemperatur-10 °C til +70 °C
Installationstemperatur0 °C til +50 °C
Opbevaringstemperatur-20 °C til +70 °C
Overholdelse
StandarderIEC 60794; AS/CA S008; TIA-598-C; ITU-T optiske fiberstandarder
RoHS3-kompatibelJa
Mini-løs-rør Single-mode (G.657.A1) – Standard fibertællinger
VarenummerBeskrivelse
C-MLT-S7-12-PJetPATH™ Mini-løs-rør, 12 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-24-PJetPATH™ Mini-løs-rør, 24 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-48-PJetPATH™ Mini-løs-rør, 48 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-72-PJetPATH™ Mini-løs-rør, 72 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-96-PJetPATH™ Mini-løs-rør, 96 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-144-PJetPATH™ Mini-løs-rør, 144 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-288-PJetPATH™ Mini-løs-rør, 288 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-432-PJetPATH™ Mini-løs-rør, 432 Fibre, Single-mode (G.657.A1), PE
C-MLT-S7-864-PJetPATH™ Mini-løs-rør, 864 Fibre, Single-mode (G.657.A1), PE
Mini-løs-rør Single-mode (G.657.A2) – Standard fibertællinger
VarenummerBeskrivelse
C-MLT-S7A2-12-PJetPATH™ Mini-løs-rør, 12 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-24-PJetPATH™ Mini-løs-rør, 24 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-48-PJetPATH™ Mini-løs-rør, 48 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-72-PJetPATH™ Mini-løs-rør, 72 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-96-PJetPATH™ Mini-løs-rør, 96 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-144-PJetPATH™ Mini-løs-rør, 144 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-288-PJetPATH™ Mini-løs-rør, 288 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-432-PJetPATH™ Mini-løs-rør, 432 Fibre, Single-mode (G.657.A2), PE
C-MLT-S7A2-864-PJetPATH™ Mini-løs-rør, 864 Fibre, Single-mode (G.657.A2), PE
Mini-løs-rør Multimode (OM1) – Standard fibertællinger
VarenummerBeskrivelse
C-MLT-M1-12-PJetPATH™ Mini-løs-rør, 12 Fibre, Multimode (OM1), PE
C-MLT-M1-24-PJetPATH™ Mini-løs-rør, 24 Fibre, Multimode (OM1), PE
C-MLT-M1-48-PJetPATH™ Mini-løs-rør, 48 Fibre, Multimode (OM1), PE
C-MLT-M1-72-PJetPATH™ Mini-løs-rør, 72 Fibre, Multimode (OM1), PE
C-MLT-M1-96-PJetPATH™ Mini-løs-rør, 96 Fibre, Multimode (OM1), PE
C-MLT-M1-144-PJetPATH™ Mini-løs-rør, 144 Fibre, Multimode (OM1), PE
C-MLT-M1-288-PJetPATH™ Mini-løs-rør, 288 Fibre, Multimode (OM1), PE
C-MLT-M1-432-PJetPATH™ Mini-løs-rør, 432 Fibre, Multimode (OM1), PE
C-MLT-M1-864-PJetPATH™ Mini-løs-rør, 864 Fibre, Multimode (OM1), PE
Mini-løs-rør Multimode (OM3) – Standard fibertællinger
VarenummerBeskrivelse
C-MLT-M3-12-PJetPATH™ Mini-løs-rør, 12 Fibre, Multimode (OM3), PE
C-MLT-M3-24-PJetPATH™ Mini-løs-rør, 24 Fibre, Multimode (OM3), PE
C-MLT-M3-48-PJetPATH™ Mini-løs-rør, 48 Fibre, Multimode (OM3), PE
C-MLT-M3-72-PJetPATH™ Mini-løs-rør, 72 Fibre, Multimode (OM3), PE
C-MLT-M3-96-PJetPATH™ Mini-løs-rør, 96 Fibre, Multimode (OM3), PE
C-MLT-M3-144-PJetPATH™ Mini-løs-rør, 144 Fibre, Multimode (OM3), PE
C-MLT-M3-288-PJetPATH™ Mini-løs-rør, 288 Fibre, Multimode (OM3), PE
C-MLT-M3-432-PJetPATH™ Mini-løs-rør, 432 Fibre, Multimode (OM3), PE
C-MLT-M3-864-PJetPATH™ Mini-løs-rør, 864 Fibre, Multimode (OM3), PE
Mini-løs-rør Multimode (OM4) – Standard fibertællinger
VarenummerBeskrivelse
C-MLT-M4-12-PJetPATH™ Mini-løs-rør, 12 Fibre, Multimode (OM4), PE
C-MLT-M4-24-PJetPATH™ Mini-løs-rør, 24 Fibre, Multimode (OM4), PE
C-MLT-M4-48-PJetPATH™ Mini-løs-rør, 48 Fibre, Multimode (OM4), PE
C-MLT-M4-72-PJetPATH™ Mini-løs-rør, 72 Fibre, Multimode (OM4), PE
C-MLT-M4-96-PJetPATH™ Mini-løs-rør, 96 Fibre, Multimode (OM4), PE
C-MLT-M4-144-PJetPATH™ Mini-løs-rør, 144 Fibre, Multimode (OM4), PE
C-MLT-M4-288-PJetPATH™ Mini-løs-rør, 288 Fibre, Multimode (OM4), PE
C-MLT-M4-432-PJetPATH™ Mini-løs-rør, 432 Fibre, Multimode (OM4), PE
C-MLT-M4-864-PJetPATH™ Mini-løs-rør, 864 Fibre, Multimode (OM4), PE
